关于使用涵洞

在河流与道路交叉的位置或所需位置添加涵洞。检查和修改建议的涵洞解决方案。

添加涵洞

给设计添加涵洞的方法有两种：

• 选择组件道路，单击鼠标右键，然后展开“排水”菜单并单击添加涵洞。此操作会自动将涵洞添加到河流交汇的选定组件道路。

• 单击“创建”“排水”涵洞。可以使用此工具手动向模型中一次添加一个涵洞。

  此方法既可用于在流域分析未为某段道路返回流域的位置添加涵洞，也可以用于添加与道路无关联的涵洞。

查看和修改涵洞解决方案

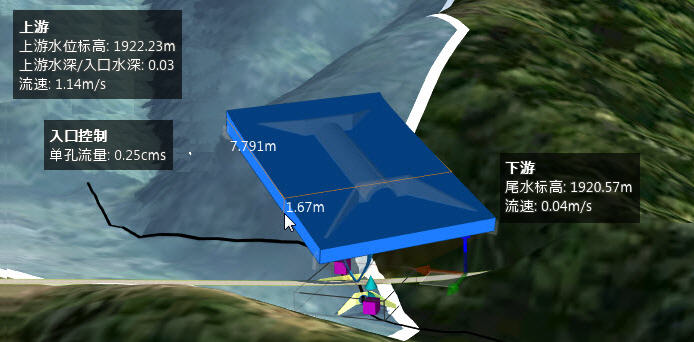

• 检查画布中的涵洞分析数据（如上所示）。
• 选择涵洞以在“堆栈面板”上显示其特性和属性。
  • 进入“编辑”模式以显示可编辑字段。
• 对解决方案进行任何更改后，单击鼠标右键，然后单击“分析涵洞”以重新分析解决方案：

“堆栈”面板中的涵洞属性

在处于编辑模式下时，可以在“堆栈”中修改涵洞解决方案的属性。可以使用模型中的变换小控件在画布中更改涵洞位置或长度。更改将影响长度、入口和出口管道内底高程和筒体倾斜角度。 有关详细信息，请参见修改涵洞尺寸和放置位置。
