将涵洞添加到道路的步骤

使用“添加涵洞”将一个或多个涵洞添加至组件道路（所有与河流相交的道路）。检查和修改建议的涵洞解决方案。

若要在流域分析未识别出某段道路的流域位置处添加涵洞，请参见手动添加涵洞。

1. 使用流域分析以确定河流在何处与道路交叉。

   有关详细信息，请参见从出口点或道路分析流域的步骤。

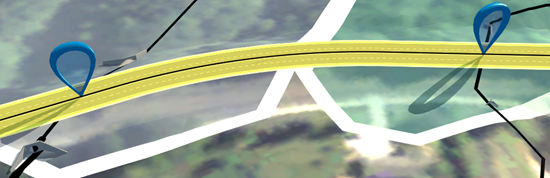

   “排水设计”显示每个相交位置的接点。



2. 在“编辑”模式中，在选定道路上单击鼠标右键，然后从关联菜单中选择“排水”->“添加涵洞”。

   “排水设计”将在每个河流交叉点添加一个涵洞：

   • 将涵洞放置在道路坡脚的相交处。
   • 在交叉处应用流域流量 (Q100) 和道路的高程。
   • 应用最大的上水深度与直径 (HW/D) 比 1.5:1 来设置涵洞筒体的大小。

3. 根据需要检查和修改涵洞解决方案。
