关于垂直道路操纵器

使用垂直操纵器编辑组件道路的垂直几何图形。若要使用垂直操纵器，必须倾斜模型并以某个角度查看道路。

• 端点调整道路的起点或终点的标高。
• 切点修改竖曲线的起点或终点。此操纵器也会影响曲线的长度。
• 模型中的变坡点 (PVI) 修改变坡点的桩号或标高。选中操纵器时，向导会指示移动范围。此变坡点操纵器一次可能只能沿一个轴移动。
• 曲线的高点/低点指示凸曲线的最高点，或凹曲线的最低点。此图示符仅用于参考，无法像其他操纵器一样移动。
• 保持切线斜率移动变坡点，在调整相邻切线坡率时保持一个切线坡率。曲线半径保持不变。

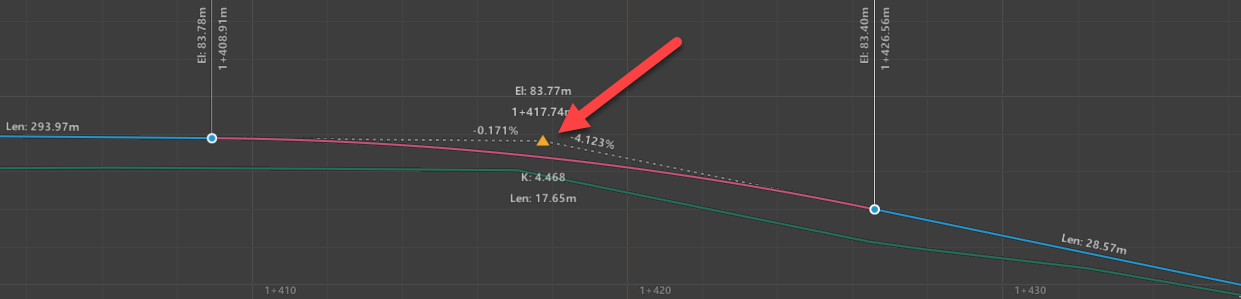

• “纵断面视图”中的变坡点 (PVI) 以任何方向移动变坡点。此变坡点操纵器可以同时修改桩号和标高。在纵断面视图中，您可以按住 Ctrl 或 Shift 键来选择多个变坡点，然后同时移动多个变坡点。
