关于横截面查看器

使用横截面查看器，可以检查所选组件道路的任何横截面的超高，包括道路临界桩号、桥面、相交区域和转向车道部分。

若要显示横截面查看器，请选择一个组件道路，单击鼠标右键，然后选择“在横截面视图中显示”。您还可以在纵断面视图中的桩号上单击鼠标右键，然后选择“在横截面视图中显示桩号”。

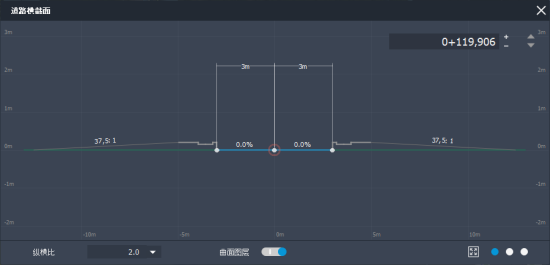

横截面视图

• 展开“纵横比”下拉菜单以调整垂直比例放大。
• 打开或关闭曲面图层的可见性。
• 单击 可以在道路横截面的超高、道路部件和挖方/填方视图之间进行切换。
• 使用箭头可以更改横截面视图的位置。可以在临界桩号之间切换，或输入不同的桩号值。
• 如果已启用超高且正在查看超高临界桩号，则横截面查看器将提供桩号名称。
• 可以使用鼠标按钮和滚动栏进行平移和缩放。

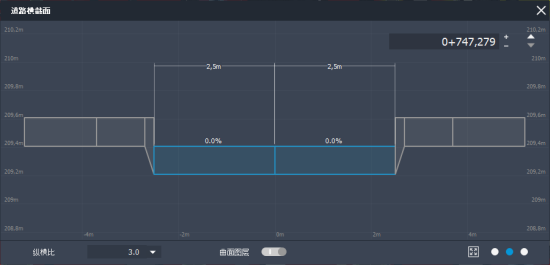

道路部件视图

请参见“将组件插入到组件道路部件中的步骤”。

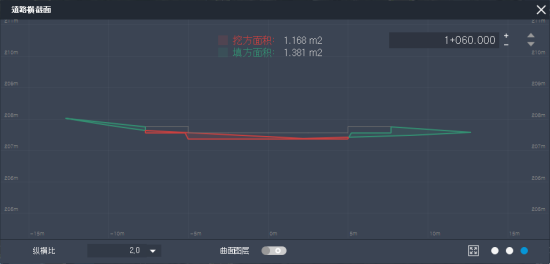

挖方/填方视图

请参见“查看土方体积的步骤”。
