用户界面 (UI) 概述

ReCap 用户界面侧重于上下文界面,可为您提供所需的信息和工具。若要深入地了解特定 UI 组件,请参见词汇表

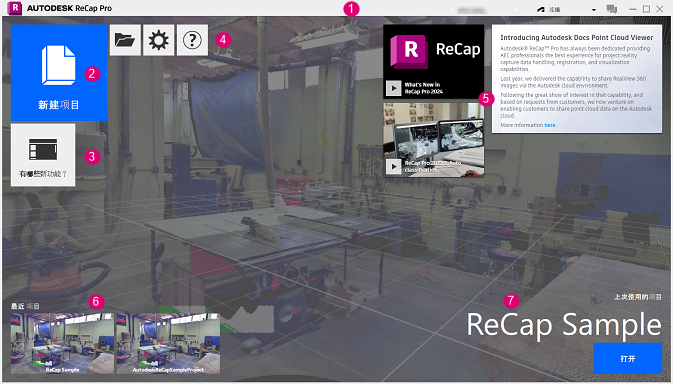

主屏幕

主屏幕是您没有激活的项目时显示的屏幕。当项目尚未打开或从“项目”屏幕按下“主页”按钮时,此选项即会可见。

  1. 标题栏。提供 Autodesk 单点登录Autodesk 桌面分析设置,和访问 ReCap Pro 反馈表
  2. 新建项目。启动新点云项目或照片到三维项目。
  3. 新功能。打开 ReCap Pro 中实现的最新功能的图示列表。
  4. ReCap 主菜单。提供打开现有项目、访问 ReCap 设置、打开联机帮助和查看 ReCap Pro 的“关于”对话框的功能。
  5. ReCap 新闻。有关新功能和 ReCap Pro 视频的报道。
  6. 最近的项目。提供可单击的缩略图,这些缩略图可打开以前查看的项目。
  7. 上一个项目。列出上次打开的项目的名称和用于打开它的按钮。

项目屏幕

在“项目”屏幕中,您可以使用点云数据在激活的项目中执行大多数工作。它分为以下几个区域。

左上角的项目工具可用于各种功能:

  1. “主页”分幅菜单。提供了将点云项目作为一个整体进行处理的方法。
  2. “项目”分幅菜单。分析和组织点云的组件。
  3. ViewCube.提供了更改三维视图方向的快速方法。
  4. XYZ 坐标。显示光标的当前坐标位置。
  5. “上下文”分幅菜单。该菜单会更改以反映当前活动。例如,如果您正在编辑“限制框”,则工具集将更改为显示与“限制框”相关的工具。
  6. 项目导航器。用于访问可显示视图状态、扫描区域、扫描位置、注释和分类的工具。

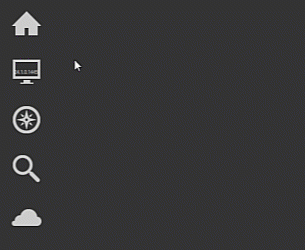

分幅菜单

ReCap 的大部分界面都在一系列嵌套菜单中执行。通过这些菜单可以快速访问各种 ReCap 的选项和功能。以下示例概述了该行为。

将光标移动到分幅上可展开弹出型按钮。根据需要从新分幅中选择或展开。
