參考總管中的資料檢視
功能區上的資料檢視
在「參考總管」中開啟檔案後，您可以選擇以不同檢視方式顯示參考資料。您可以選取「清單」、「樹」或「圖表」。

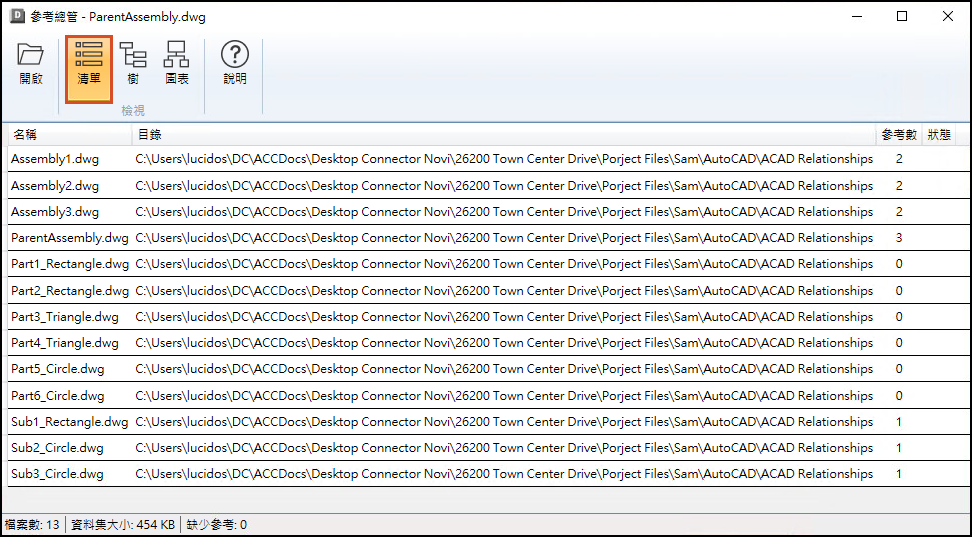

清單檢視
在包含下列欄屬性的平面清單檢視中，直觀顯示資料集
名稱：帶有副檔名的檔案/顯示名稱
目錄：連接器內部或外部本端檔案位置的完整路徑。
參考數：由檔案參考並加入至「參考總管」的檔案數
狀態：
- 「空白」：未發現任何問題
- 「缺少」：在顯示的位置找不到檔案

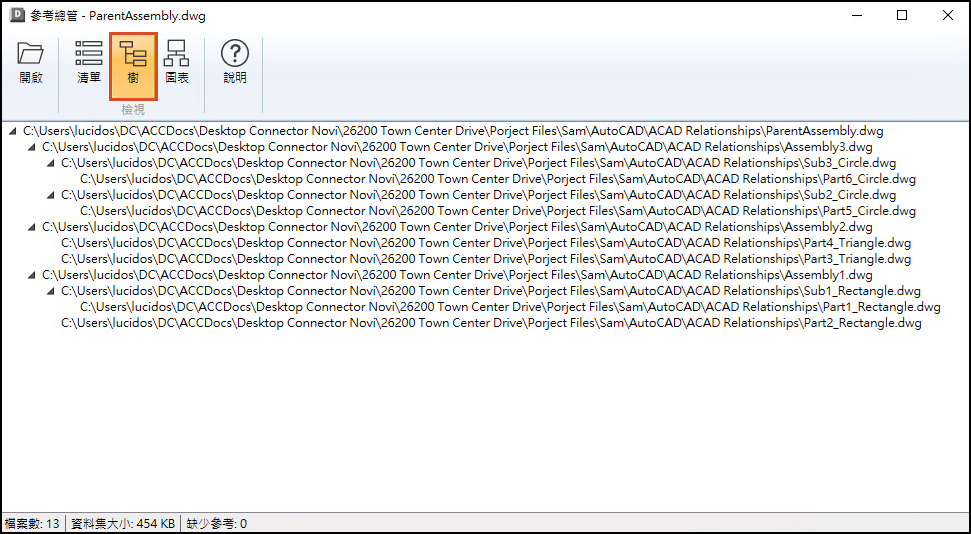

樹狀檢視
- 在階層式樹狀檢視中直觀顯示資料集，以清楚地查看關係結構
- 以紅色文字顯示的項目表示指定的位置缺少檔案

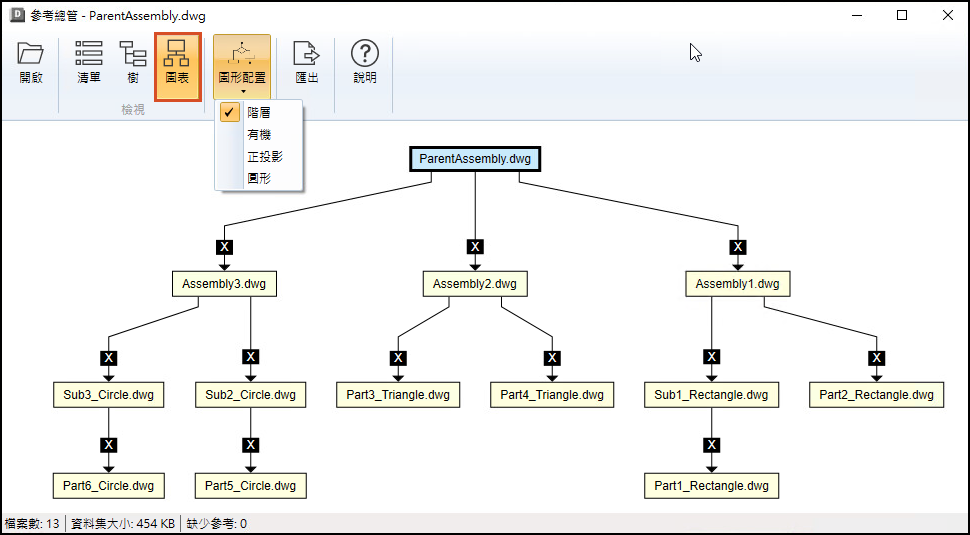

圖表視圖
以圖形顯示直觀查看資料集
提供以下圖表配置：
- 「階層」：此視圖為檔案關係的由上而下視圖，是預設視圖
- 「基本」：此視圖為隨機且為關係的最佳擬合組織
- 「正投影」：此視圖提供檔案關係的互垂表現法
- 「循環」：此視圖為檔案關係的循環視圖
移動時按住滑鼠左鍵來平移
透過捲動滑鼠滾輪來拉近和拉遠
將游標懸停在任何檔名上，以接收包含檔案完整路徑的工具提示
如果在該位置找不到檔案，則會顯示紅色方塊和紅色文字。
將游標懸停在任何虛線箭頭上，以識別循環關係的存在
將圖表視圖匯出為 PNG 檔案以便共用。
