Simulace: zobrazení výsledků

Podporované studie

V prohlížeči můžete zobrazit výsledky následujících typů simulačních studií:

• lineární statická pevnostní analýza,
• modální frekvence,
• konstrukční vybočení,
• tepelná simulace,
• tepelné namáhání,
• optimalizace tvaru.

V současné době nejsou v prohlížeči podporovány výsledky těchto studií: nelineární statická pevnostní analýza a simulace událostí.

Zobrazení výsledků simulačních studií

Zobrazení výsledků simulačních studií pro návrh aplikace Fusion:

1. Klikněte na návrh aplikace Fusion, který chcete zobrazit.
2. Kliknutím na tlačítko Zobrazit na stránce Přehled otevřete návrh v prohlížeči.
3. Klikněte na ikonu Simulace.
4. Kliknutím na požadovanou studii zobrazte její výsledky.

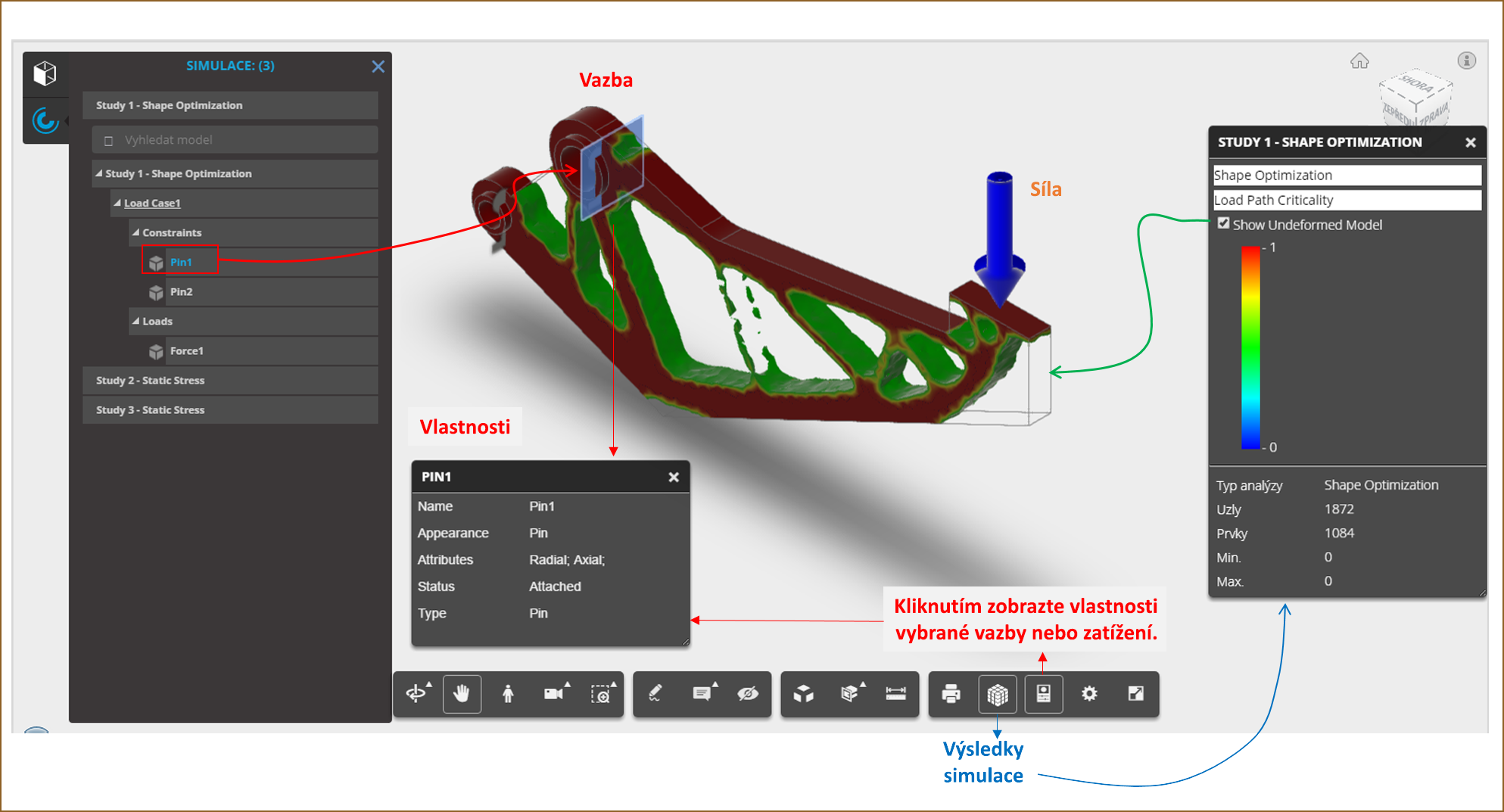

   Poznámka: V prohlížeči se otevře okno Výsledky simulace. Viz snímek obrazovky níže.
5. Rozbalením studie zobrazte vazby a zatížení, které byly použity ve studii.
6. Vyberte zatížení nebo vazby a kliknutím na tlačítko Vlastnosti v panelu nástrojů prohlížeče zobrazte vlastnosti vybrané položky.

7. V podokně Výsledky simulace výběrem možnosti Zobrazit nedeformovaný model zobrazte obrys původního modelu.

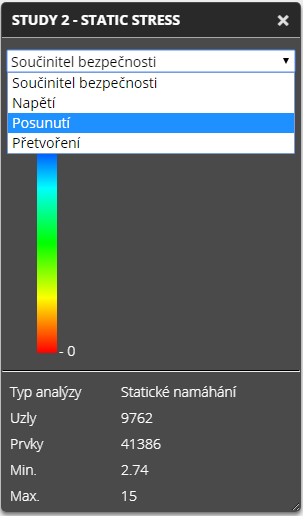

8. U studií, které vytvářejí několik typů výsledků, vyberte vykreslení výsledné kontury, kterou chcete zobrazit.
