Simulation: Anzeigen der Ergebnisse

Unterstützte Studien

Sie können die Ergebnisse folgender Typen von Simulationsstudien im Viewer anzeigen:

• Lineare statische Spannung
• Modale Frequenzen
• Strukturelle Knickung
• Thermisch
• Thermische Spannung
• Formoptimierung

Derzeit werden die Ergebnisse der Studien zu Nichtlinearer statischer Spannung und Ereignissimulation im Viewer nicht unterstützt.

Anzeigen der Ergebnisse von Simulationsstudien

So zeigen Sie die Ergebnisse von Simulationsstudien für ein Fusion-Design an:

1. Klicken Sie auf das Fusion-Design, das Sie anzeigen möchten.

2. Klicken Sie auf der Übersichtsseite auf Ansicht, um den Entwurf im Viewer zu öffnen.

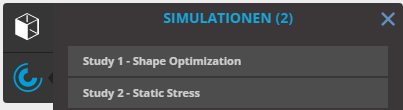

3. Klicken Sie auf das Symbol Simulation.

4. Klicken Sie auf eine Studie, um ihre Ergebnisse anzuzeigen.

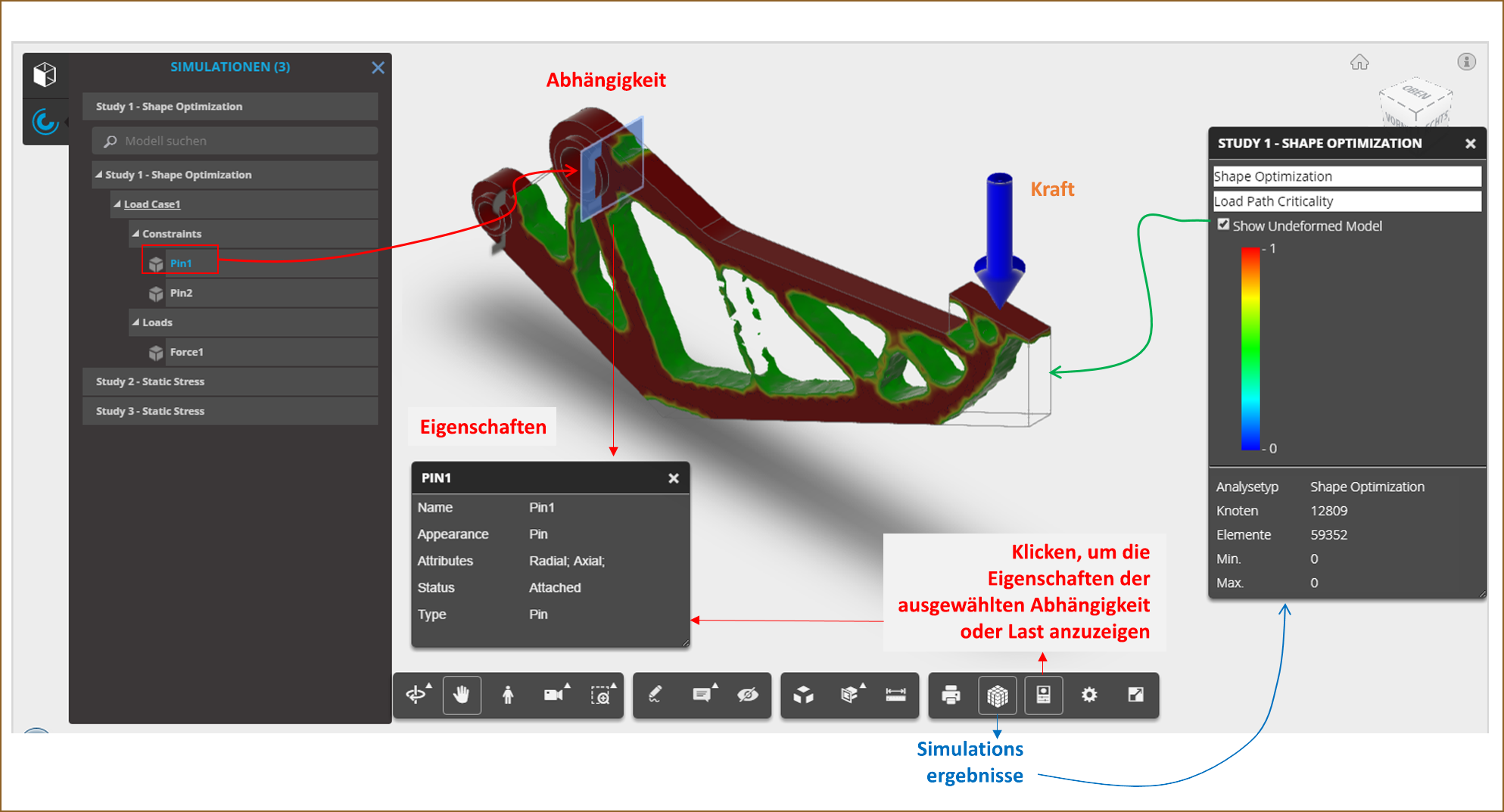

   Anmerkung: Das Fenster Simulationsergebnisse wird im Viewer geöffnet. Siehe folgenden Screenshot.

5. Erweitern Sie die Studie zur Anzeige der Abhängigkeiten und Lasten, die in der Studie angewendet wurden.

6. Wählen Sie eine Last oder Abhängigkeit aus und klicken Sie in der Symbolleiste des Viewers auf die Schaltfläche Eigenschaften, um ihre Eigenschaften anzuzeigen.



7. Wählen Sie Unverformtes Modell anzeigen im Bereich Simulationsergebnisse, um die Kontur des ursprünglichen Modells anzuzeigen.

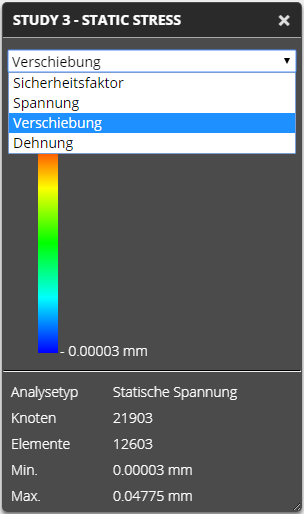

8. Wählen Sie für Studien, die mehrere Ergebnistypen produzieren, den gewünschten Ergebniskonturplot.
