Anzeigen von Werkzeugwegdaten

Sie können Informationen über einen Werkzeugweg im Listenformat anzeigen, das in einigen Fällen, wie bei Werkzeugwegen für Drehoperationen, eine bessere Unterscheidung zwischen Bewegungstypen, den entsprechenden Vorschüben, Bewegungskoordinaten usw. bietet, als wenn der Werkzeugweg simuliert würde.

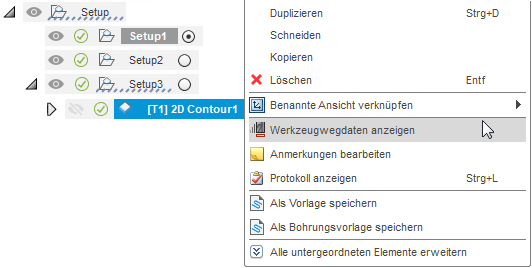

1. Klicken Sie im Browser mit der rechten Maustaste auf einen Werkzeugweg, und wählen Sie Werkzeugwegdaten anzeigen aus.

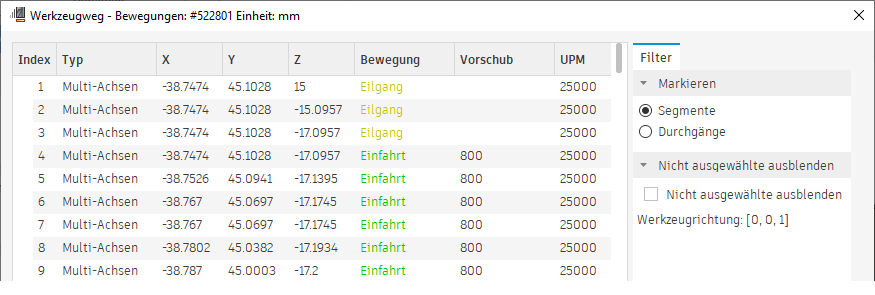

   Das Dialogfeld Werkzeugwegdaten anzeigen wird geöffnet.



2. (Optional) Wählen Sie im Bereich Filter die Option zum Filtern nach Segment oder Durchgängen aus.

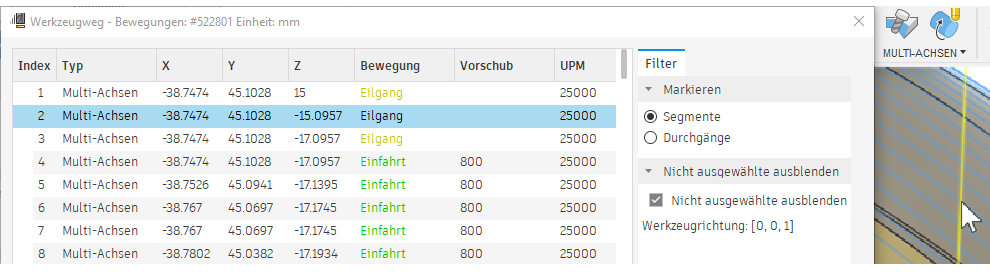

3. (Optional) Wählen Sie im Ansichtsbereich ein Segment oder einen Durchgang aus. Die entsprechenden Werkzeugwegdaten werden im Dialogfeld hervorgehoben, damit Sie sie ansehen können.
