Polare Bearbeitung

Im Allgemeinen ist die polare Bearbeitung ein Werkzeugweg vom Typ 3-Achsen. Für unterstützte Werkzeugwege können Sie auf der Registerkarte Multi-Achsen angeben, ob für die Bewegung eine Drehung auf der C-Achse der Maschine anstelle einer linearen Bewegung auf der X- oder Y-Achse verwendet wird. Dadurch wird die Tischdrehung über eine begrenzte lineare Achse priorisiert, wenn die Maschine mit standardmäßigen 3-Achsen-Bewegungen nicht in der Lage ist, das gesamte Bauteil zu erreichen.

Ein polarer Werkzeugweg sieht aus wie ein 3-Achsen-Werkzeugweg mit der Werkzeugachse in Z-Richtung, verwendet aber Drehungen um die Rotationsachse der Maschine anstelle von X- und Y-Bewegungen. Die polare Bearbeitung ist am nützlichsten, wenn die Bewegung in X- und Y-Richtung begrenzt ist, die Maschine den Tisch jedoch um die Z-Achse drehen kann, um einen größeren Teil des Bauteils zu erreichen.

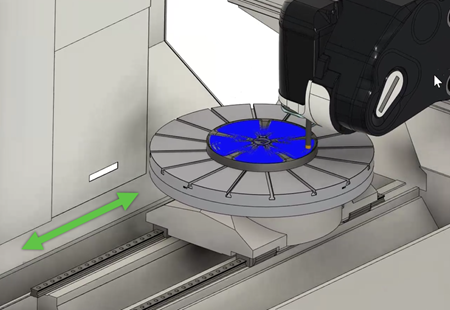

Begrenzte Maschinenbewegung in Y-Richtung

Bei Maschinen mit begrenzter Bewegung auf der Y-Achse kann der Kopf seine Bewegungsgrenze erreichen, bevor das Werkzeug Zugang zum gesamten Bauteil erhält. Durch das Drehen der C-Achse statt einer Bewegung entlang der Y-Achse lässt sich diese Einschränkung aufheben und somit das gesamte Bauteil bearbeiten. Sie können auch größere Bauteile auf dem Maschinenbett bearbeiten, als dies sonst allein mit linearer Bewegung möglich wäre.

3-Achsen-Werkzeugwege in einem Setup für Drehfräsen

Bei 3-Achsen-Werkzeugwegen in einem Setup für Drehfräsen helfen neue Optionen auf der Registerkarte Multi-Achsen dabei, die Bewegung innerhalb der Bewegungsgrenzen der Maschine zu halten:

• Drehungen verwenden, um Grenzwerte anzupassen: Ermöglicht eine Drehbewegung vor dem Start des Werkzeugwegs, sodass das Setup eine gültige Startposition innerhalb der linearen Bewegungsgrenzen der Maschine erreicht.
• Polare Bewegungen zulassen: Wenn eine einzelne Drehung nicht ausreicht, kann der Postprozessor den Werkzeugweg in polare Bewegungen umwandeln, um Bereiche zu bearbeiten, die mit linearen Bewegungen nicht möglich wären. Falls eine lineare Bewegung die Bewegungsgrenzen überschreitet, werden polare Bewegungen für den gesamten Werkzeugweg genutzt.

Wenn sich alle Bereiche des Bauteils mit einer linearen 3-Achsen-Bewegung erreichen lassen oder nach einer Drehung vor dem Werkzeugweg erreichbar werden, bleibt der Werkzeugweg ein standardmäßiger 3-Achsen-Werkzeugweg.

Legen Sie bei Auswahl von Polare Bewegungen zulassen den polaren Modus fest, und geben Sie den Winkel der polaren Linie an, falls Sie Im Computer ausgewählt haben.

Art der polaren Bearbeitung

Wählen Sie Polar aus der Gruppe Bearbeitungsart aus, wenn anstelle einer linearen XY-Bewegung stets polare Bewegungen angewendet werden sollen. Die Gruppe Polare Bearbeitung wird mit den Einstellungen für Modus und Linienwinkel angezeigt.

• In Steuerung bevorzugen: Verwendet polare Zyklen für die Steuerung, sofern dies unterstützt wird (z. B. G12.1). Standardmäßige 2D-Profile, einschließlich Bogen, erzeugen interpolierte polare Bewegungen auf der Maschine, und Sie können eine Werkzeugweg-Radiuskompensation nutzen. Falls die Steuerung keine polaren Zyklen unterstützt, verwendet der Postprozessor Im Computer.
• Im Computer: Gibt Bogen mit linearisierten und C-Achsenbewegungen aus, wenn die Steuerung keine polaren Zyklen unterstützt. Sie können Maschinenbewegungen in der Simulation anzeigen.

Linienwinkel

Der Parameter Linienwinkel (oder Winkel der polaren Linie, wenn Sie Polare Bewegungen zulassen mit 3-Achsen-Bearbeitung verwenden) verbessert die Schnittsichtbarkeit für den Bediener und vermeidet Kollisionen, insbesondere bei Maschinen mit asymmetrischen Köpfen, die Hindernisse (z. B. Kühlmittelrohre) aufweisen. Durch das Anpassen des Linienwinkels ändern Sie die Richtung der linearen Bewegung von der Ausrichtung an der Y-Achse zur X-Achse (gemessen gegen den Uhrzeigersinn von der X-Achse des Setup-WKS aus im Rotationszentrum). Damit lässt sich das Werkzeug neu positionieren und in eine Richtung drehen, in der Hindernisse vermieden werden. Dies führt zu einer glatteren, sichereren Bearbeitung und verringert das Risiko von Beschädigungen am Werkzeug und Werkstück.

Wenn sich beispielsweise ein Cobot oder Laderoboter in der Nähe des Arbeitsbereichs befindet, kann der Werkzeugweg durch Ändern des Linienwinkels vom Lader weggeführt werden, um Kollisionen zu vermeiden.

Geben Sie einen Linienwinkel an, wenn der Modus oder polare Modus auf Im Computer eingestellt ist.

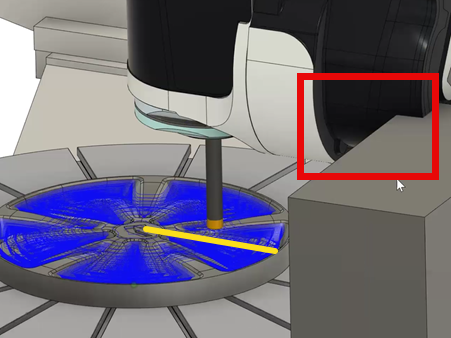

Im folgenden Beispiel ist der Linienwinkel auf 0 Grad festgelegt. Dies führt zu einer Kollision zwischen dem Kopf und einem nahegelegenen Objekt:

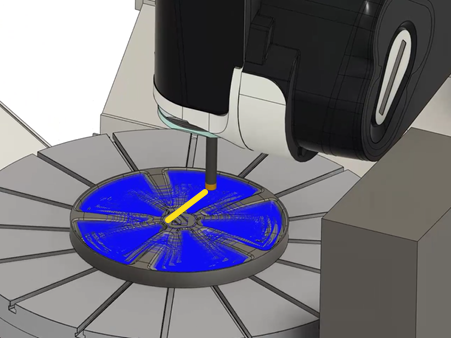

Durch das Ändern des Linienwinkels in 90 Grad werden Werkzeug und Bauteil neu positioniert (Linie wird ausgehend von der X-Achse des WKS um 90 Grad gegen den Uhrzeigersinn gedreht), um die Kollision zu vermeiden:

Polare Verbindungsbewegungen

Wenn Polar als Bearbeitungsart festgelegt ist, lassen sich für Verbindungsbewegungen auch polare Bewegungen verwenden. Wählen Sie auf der Registerkarte Verknüpfungen die Option Eilgangverbindungen mit polaren Bewegungen verwenden aus, wenn Sie möchten, dass Eilgangverbindungen der Drehbewegung um den angegebenen Drehpunkt anstelle von linearen XY-Bewegungen folgen. Dies trägt zu glatteren Übergängen auf Maschinen vom Typ Tisch bei.

Postprozessor-Unterstützung

Ihr Postprozessor muss die Ausgabe der polaren Bearbeitung unterstützen. Wenn der Postprozessor nicht für polare Bewegungen konfiguriert wurde, zeigt die Maschinensimulation unter Umständen nicht polare Bewegungen an, auch wenn polare Optionen im Werkzeugweg aktiviert sind.
