Kollisionsvermeidung
Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.
Mit Kollisionsvermeidung können Sie das Werkzeug von einem Bauteil weg neigen, um Kollisionen zwischen dem Bauteil und dem Werkzeughalter oder dem Werkzeugschaft zu vermeiden. Dadurch können Sie mehr Bereiche eines Bauteils in einer einzigen Operation erreichen und komplexere Bauteile bearbeiten.
Wenn die Werkzeugmaschine über mehr als drei Achsen verfügt, können Sie die Option Kollisionsvermeidung verwenden.
Funktionsweise der Kollisionsvermeidung

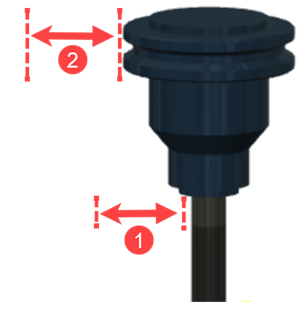

Zur Steuerung des Verhaltens bei der Vermeidung von Kollisionen müssen Sie Sicherheitsabstände für Schaft und Halter sowie Werkzeugachsgrenzen für die Neigungsgrenzwerte angeben.
1 - Sicherheitsabstand Schaft
2 - Sicherheitsabstand Halter
Die Verwendung von Kollisionsvermeidung kann bei der Bearbeitung von Bereichen des Bauteils hilfreich sein, in denen ansonsten eine Kollision erfolgen würde:
 |
 |

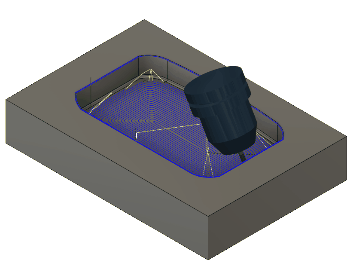

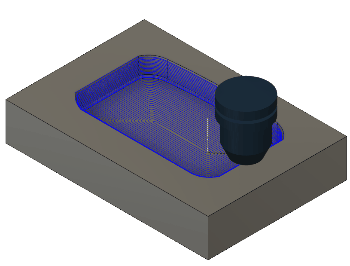

| Kollision zwischen Halter und Bauteil bei der 3-Achsen-Bearbeitung | Kollision mit Kollisionsvermeidung vermieden |
Zur Steuerung der Richtung, in die ein Werkzeug geneigt ist, um eine Kollision zu vermeiden, wählen Sie eine Option aus der Liste Vermeidungsmodus aus.
- Automatisch: Wählt automatisch die Richtung aus, in die das Werkzeug vom Bauteil weg geneigt werden soll, bis die Kollision vermieden wird. Das ist bei Bauteilen hilfreich, die über viele Elemente verfügen, führt aber ggf. zu einer längeren Berechnungszeit des Werkzeugwegs. Nur verfügbar, wenn Vertikal als primärer Modus ausgewählt ist.
- Von Punkt: Neigt die Spitze des Werkzeugs in eine von einem Punkt abgewandte Richtung.
- Zu Punkt: Neigt die Spitze des Werkzeugs in eine einem Punkt zugewandte Richtung.
- Von Kurve: Neigt die Spitze des Werkzeugs in eine von einer Kurve abgewandte Richtung.
- Zu Kurve: Neigt die Spitze des Werkzeugs in eine einer Kurve zugewandte Richtung.
