Simulieren additiver Werkzeugwege - Referenz

Anzeigesteuerelemente und Informationen

Vorschaumodus
Modus Schalten Sie zwischen der Anzeige aller berechneten Layer bis zum aktuellen Layer oder nur dem aktuellen Layer um.
Layer Passen Sie das Intervall der zu berechnenden Layer an. Schalten Sie zwischen jedem, jedem zweiten, fünften, zehnten oder hundertsten zu berechnenden Layer um.
Animation Wählen Sie zwischen der Animation nur des aktuellen Layers (Animation stoppt, wenn der Werkzeugweg abgeschlossen ist) oder aller Layer nacheinander, bis der letzte erreicht ist.
Berechnen Klicken Sie auf Neu berechnen, um die Werkzeugwegsimulation mit den aktuellen Vorschaumodus-Einstellungen erneut zu starten.
Statistik
Layer-Anzahl Anzahl der Layer im gesamten Erstellungsauftrag
Aktuelle Höhe Z-Abstand zur Plattform des Layers, der derzeit animiert wird
Auflagervolumen Dies ist das Volumen unter den unterstützten Unterseitenbereichen. Nur MPBF
Aktueller Layer Gibt an, welcher Layer angezeigt wird. Außerdem wird bei Bearbeitung dieses Felds direkt zu dem Layer gesprungen, den Sie eingeben.
Schließen Verlässt die Werkzeugwegsimulation und schaltet die Werkzeugweganzeige aus.

Wiedergabe-Steuerelemente

Symbol Anfang des WerkzeugwegsSymbol Ende des Werkzeugwegs Zum Anfang/Ende des Werkzeugwegs Springt an den Anfang des ersten Layers bzw. an den Anfang des letzten Layers.
Symbol Vorherige OperationSymbol Nächste Operation Zur vorherigen/nächsten Operation Beendet den aktuellen Layer und wechselt zum Anfang des nächsten.
Symbol Vorherige BewegungSymbol Nächste Bewegung Zur vorherigen/nächsten Bewegung Zeichnet den nächsten Schritt. Die Schrittgröße wird durch den Schieberegler für die Geschwindigkeit bestimmt.
Symbol Simulation startenSymbol Simulation anhalten Simulation starten/anhalten Startet bzw. unterbricht die Animation. Änderungen an den Einstellungen, die sich auf den Anzeigestil auswirken, z. B. Alle Layer erstellen, werden erst angewendet, wenn die Animation gestartet oder unterbrochen wird.
Geschwindigkeitssymbol Geschwindigkeit Dieser Schieberegler steuert, welcher Teil des Werkzeugwegs auf einmal gezeichnet wird. Dadurch wird auch die Wiedergabegeschwindigkeit gesteuert. Bei der niedrigsten Geschwindigkeit wird nur eine einzige Linie pro Schritt gezeichnet.
Symbol Schnittebenenfortschritt Schnittebenenfortschritt Zeigt den Gesamtfortschritt innerhalb des gesamten Schnittebenenstapels an. Klicken Sie in diese Leiste, um zum gewünschten Fortschritt zu springen.

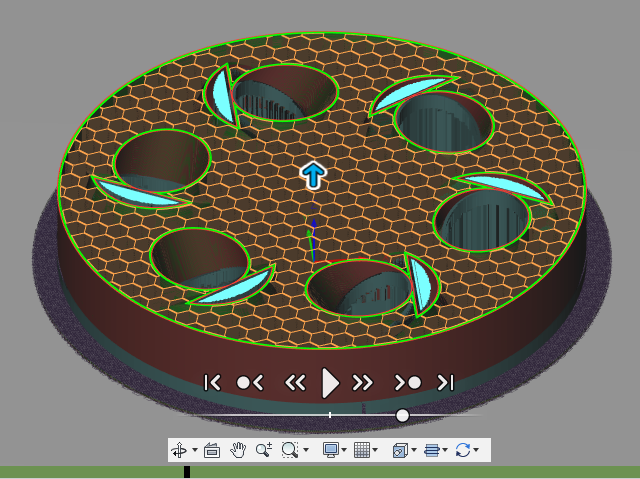

Sie können auch auf den Pfeil klicken und ihn ziehen, um direkt durch die Layer zu wechseln:

Pfeil für FFF-Werkzeugwegvorschau

Werkzeugweg-Farben

Der Werkzeugweg ist farblich gekennzeichnet, um zu ermitteln, welche Elemente gezeichnet werden.

Die Werkzeugwegtypen und ihre Farben für MPBF:

Werkzeugweg-Farbmuster Bauteil Bauteil
Werkzeugweg-Farbmuster Auflager Auflager

Die Werkzeugwegtypen und ihre Farben für FFF:

Werkzeugweg-Farbmuster Auflager Auflager
Werkzeugweg-Farbmuster Äußerer Umfang Äußerer Umfang
Werkzeugweg-Farbmuster Innerer Umfang Innerer Umfang
Werkzeugweg-Farbmuster Füllung Füllung
Werkzeugweg-Farbmuster Brücke Brücke
Werkzeugweg-Farbmuster Bodenplatte Bodenplatte
Werkzeugweg-Farbmuster Einfassung/Rand Einfassung/Rand

Für beide wird während der Werkzeugwegsimulation unten rechts eine Legende mit den entsprechenden Farben angezeigt:

Farblegende Additiver Werkzeugweg

Dieses Beispiel zeigt die FFF-Legende.

Anmerkung: Diese Funktion ist nur verfügbar, wenn Sie eine additive Maschine mit FFF-, MPBF- oder DED-Funktionen auswählen.
