Vorschubhöhe
Die Vorschubhöhe legt die Höhe fest, auf die sich das Werkzeug bewegt, bevor die Vorschub-/Eintauchgeschwindigkeit zum Eintauchen in das Bauteil geändert wird. Der Wert für die Vorschubhöhe muss über dem Wert für Oberkante liegen. Verwenden Sie Versatz, um die Höhe von der unter Von ausgewählten Referenz zu verschieben. Mit einem positiven oder negativen Versatz wird die Höhe in eine der beiden Richtungen verschoben.
Bei einer Bohroperation wird diese Höhe als anfängliche Vorschubhöhe und Einstech-Rückzugshöhe verwendet.
Vorschubhöhe.
Von
- Sicherheitshöhe: Inkrementeller Versatz von der Sicherheitshöhe.
- Rückzugshöhe: Inkrementeller Versatz von der Rückzugshöhe.
- Deaktiviert: Deaktiviert die Vorschubhöhe, sodass das Werkzeug im Eilgang auf die Einfahrt bewegt wird. Weitere Informationen finden Sie unter Deaktiviert.
- Obere Höhe: Inkrementeller Versatz von der oberen Höhe.
- Endhöhe: Inkrementeller Versatz von der Endhöhe.
- Modelloberkante: Inkrementeller Versatz von der Modelloberkante.
- Modellunterkante: Inkrementeller Versatz von der Modellunterkante.
- Rohteiloberkante: Inkrementeller Versatz von der Rohteiloberkante.
- Rohteilunterkante: Inkrementeller Versatz von der Rohteilunterkante.
- Auswahl: Inkrementeller Versatz von einem Punkt (Scheitelpunkt), einer Kante oder Fläche, der bzw. die im Modell ausgewählt wurde.
- Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugausrichtung definiert wird.
Nur Bohren:
- Bohrungsoberfläche: Inkrementeller Versatz von der Bohrungsoberfläche.
- Bohrungsgrund: Inkrementeller Versatz vom Bohrungsgrund.
- Bohrungssegment oben: Inkrementeller Versatz von der Oberkante des ausgewählten Bohrungssegments.
- Bohrungssegment unten: Inkrementeller Versatz von der Unterkante des ausgewählten Bohrungssegments.
Deaktiviert
Wenn Sie Deaktiviert unter Von auswählen, wird das Werkzeug im Eilgang auf die Einfahrt bewegt, anstatt an einer Vorschubhöhe anzuhalten.

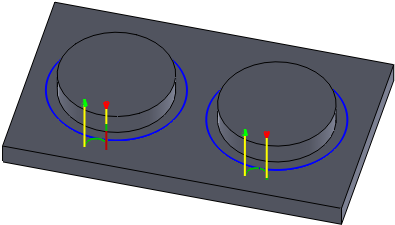

Linker Werkzeugweg: 2D-Kontur mit Vorschubhöhe auf 5 mm von Oberkante Modell festgelegt. Rechter Werkzeugweg: 2D-Kontur mit deaktivierter Vorschubhöhe.
