Drehen mit negativem Durchmesser

Sie können die untere Hälfte eines Bauteils mit umgekehrten X-Koordinaten bearbeiten. Dies ermöglicht eine bessere Span-Ausräumung sowie die Möglichkeit, die Bearbeitung mit demselben Werkzeug sowohl außerhalb als auch innerhalb des Bauteils auszuführen.

Das Drehen mit negativem Durchmesser ist bei den folgenden Strategien verfügbar:

• Drehen - Profil-Schruppen
• Drehen - Profilschlichten
• Drehen - Nut-Schruppen
• Drehen Einstechen Schlichten
• Drehen - Gewinde

Beim Drehen mit negativem Durchmesser:

• Feste Zyklen sind nicht verfügbar.
• Die vorgabemäßige Spindelrichtung in der Operation wird umgekehrt.
• Die X-Koordinaten des Werkzeugwegs werden umgekehrt.
• Bogenbewegungen werden umgekehrt (d. h., G2 und G3 werden umgekehrt).
• Wenn die Kompensation auf An Steuerung eingestellt ist, wird der Beginn der Kompensation umgekehrt (d. h., G41 und G42 werden umgekehrt).

Generieren eines Werkzeugwegs auf der unteren Hälfte des Bauteils

1. Wählen Sie im Werkzeugkasten des Arbeitsbereichs Fertigen eine Operation aus, die das Drehen in negativer Richtung unterstützt. Klicken Sie beispielsweise auf Drehen > Drehen > Profil-Schruppen.

2. Wählen Sie auf der Registerkarte Werkzeug in der Gruppe Modus einen Drehen-Modus aus.

3. Aktivieren Sie das Kontrollkästchen Mit negativem Durchmesser drehen.

4. In der Gruppe Werkzeugeinstellungen wird die vorgabemäßige Spindelrichtung automatisch umgekehrt. Stellen Sie sicher, dass sie mit dem Werkzeug-Setup übereinstimmt.

5. Programmieren Sie den Rest der Operation wie gewohnt.

6. Klicken Sie auf OK.

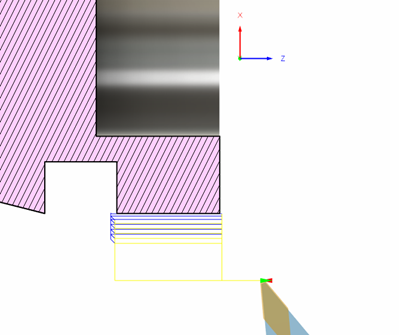

   Der Werkzeugweg wird auf der unteren Hälfte des Bauteils generiert.
