Skizzen (Arbeitsbereich Zeichnung)

Eine Zeichnungsskizze ist eine Gruppe benutzerdefinierter, nicht-assoziativer Geometrie, die in der kontextabhängigen Umgebung Skizze im Arbeitsbereich Zeichnung manuell gezeichnet wird.

Anmerkung: Zeichnungsskizzen sind lediglich Dokumentationsobjekte. Sie sind nicht mit Skizzen identisch, die Sie im Arbeitsbereich Konstruktion erstellen.

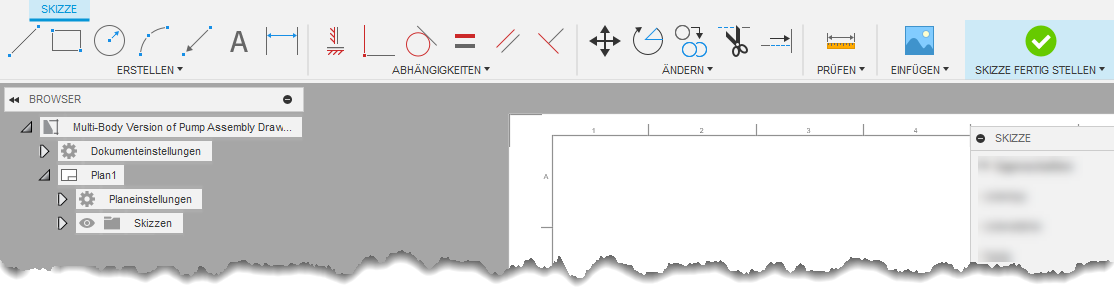

Kontextabhängige Umgebung Skizze

In der kontextabhängigen Umgebung Skizze können Sie Skizziergeometrie und Text erstellen, mit Abhängigkeiten versehen, ändern und messen.

Zeichnungsskizzen gehören zum Zeichnungsblatt und werden im Browser innerhalb des Knotens Plan angezeigt.

Sie können Zeichnungsskizzen für folgende Aufgaben verwenden:

Hinzufügen von Ansichten zu Linien, um eindeutige Informationen zur Oberflächenbeschaffenheit darzustellen, oder
Erstellen benutzerdefinierter Symbole, um sie in Plänen zu platzieren, wenn die benötigten Symbole in den Standardzeichnungssymbolen nicht verfügbar sind.

Sie können Zeichnungsskizzen an folgende Positionen kopieren:

Eine neue Position im selben Plan
Ein anderer Plan in derselben Zeichnung
Ein anderer Plan in einer anderen Zeichnung

Anmerkung: Kopien von Zeichnungsskizzen bleiben nicht verknüpft. Wenn Sie ein Exemplar einer Skizze bearbeiten, werden die Kopien, die Sie vor der Änderung erstellt haben, nicht aktualisiert, um die Änderung widerzuspiegeln.

Sie können Zeichnungsskizzen auch im Browser umbenennen, damit die Konstruktion übersichtlich und organisiert bleibt.

Assoziativität

Zeichnungsskizzen sind nicht-assoziative Objekte.

Sie können beim Erstellen, Bearbeiten oder Verschieben einer Zeichnungsskizze die Ansichtsgeometrie fangen. Durch das Fangen von Ansichtsgeometrie wird jedoch keine Zeichnungsskizze mit der Ansichtsgeometrie verknüpft. Wenn Sie die Konstruktion aktualisieren und sich die Ansicht ändert, wird die Geometrie der Zeichnungsskizze nicht zusammen mit der Ansichtsgeometrie verschoben, die Sie in der Ansicht gefangen haben.

Tipp: Wenn Sie eine assoziative Führungslinie benötigen, verwenden Sie stattdessen das Werkzeug Führungslinie in der Gruppe Text im primären Werkzeugkasten des Arbeitsbereichs Zeichnung.

Stellen Sie sicher, dass Sie beim Erstellen von Bemaßungen auf Plänen mit Zeichnungsskizzen die Bemaßungen an der Ansichtsgeometrie und nicht an der Skizziergeometrie fangen.

Da Zeichnungsskizzen nicht-assoziativ sind, stellt beim Bemaßen zwischen der Geometrie der Zeichnungsskizze und der Ansichtsgeometrie oder Beschriftungssymbolen der Abstandswert den Punkt-zu-Punkt-Abstand im Plan dar. Die Bemaßung entspricht nicht dem Bemaßungsmaßstab der Ansicht.
