In den Dialogfeldern Skizzensymbol können Sie Skizzensymbole für die aktuelle Zeichnung im Arbeitsbereich Zeichnung in Fusion einfügen und verwalten.

Skizzensymbol

Symboleinstellungen

Der Abschnitt Symboleinstellungen enthält die Einstellungen für Skizzenname und Führungslinienanschluss.

Klicken Sie auf den Pfeil, um diesen Abschnitt zu erweitern oder auszublenden.

Skizzenname

Geben Sie einen Namen für das neue Skizzensymbol ein.

Führungslinienanschluss

Wählen Sie den Führungslinienanschluss aus:

• Standard
• Zentriert

Eigenschaften

Der Abschnitt Eigenschaften enthält die Einstellungen Linientyp, Linienstärke und Farbe.

Klicken Sie auf den Pfeil, um diesen Abschnitt zu erweitern oder auszublenden.

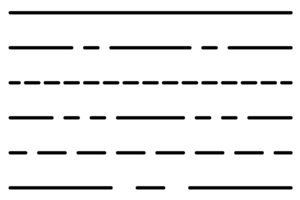

Linientyp

Wählen Sie einen Linientyp aus dem Dropdown-Menü aus, um den Linientyp neuer oder ausgewählter Schriftfeldgeometrie zu ändern.

Fortlaufend Mitte2 Verdeckt2 Phantom2 Ausgeblendet Zentriert

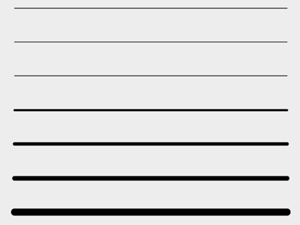

Linienstärke

Wählen Sie eine Linienstärke aus dem Dropdown-Menü aus, um die Linienstärke neuer oder ausgewählter Schriftfeldgeometrie zu ändern.

0.13 mm 0.18 mm 0.25 mm 0.35 mm 0.5 mm 0.7 mm 1.0 mm

Farbe

Wählen Sie die Farbe des Skizzen-Symbols aus der Farbauswahl aus.

Optionen

Der Abschnitt Optionen enthält die Optionen Entwurfsraster anzeigen und Raster fangen.

Klicken Sie auf den Pfeil, um diesen Abschnitt zu erweitern oder auszublenden.

Entwurfsraster anzeigen

Aktivieren oder deaktivieren Sie das Kontrollkästchen, um das Layout-Gitter im Ansichtsbereich beim Erstellen des Skizzensymbols ein- oder auszublenden.

Raster fangen

Aktivieren Sie das Kontrollkästchen, um beim Erstellen des Skizzensymbols das Layoutgitter im Ansichtsbereich zu fangen.

Skizzensymbol fertigstellen

Ermöglicht das Verlassen der kontextabhängigen Umgebung Skizzensymbol.

Skizzensymbole

Suchleiste

Ermöglicht die Suche nach Skizzensymbolen anhand des Namens.

Symbole verwalten

Ermöglicht das Hinzufügen, Importieren, Umbenennen, Bearbeiten, Duplizieren und Löschen von Skizzensymbolen.

Skizzensymbole verwalten

Hinzufügen

Ermöglicht das Hinzufügen von Skizzensymbolen.

Importieren

Ermöglicht das Importieren von Skizzensymbolen aus anderen Zeichnungsdateien.

Suchleiste

Ermöglicht die Suche nach Skizzensymbolen anhand des Namens.

Menü Mehr

Verfügbar, wenn Sie den Mauszeiger im Dialogfeld Skizzensymbole verwalten über ein Skizzensymbol bewegen, und ermöglicht das Umbenennen, Bearbeiten, Duplizieren und Löschen von Skizzensymbolen.

Umbenennen

Ermöglicht das Umbenennen von Skizzensymbolen.

Bearbeiten

Ermöglicht das Bearbeiten von Skizzensymbolen.

Duplizieren

Ermöglicht das Duplizieren von Skizzensymbolen.

Löschen

Ermöglicht das Löschen von Skizzensymbolen.
