Erstellen eines Verjüngungs- und Steigungssymbols

Erstellen Sie ein Verjüngungs- und Neigungssymbol im Arbeitsbereich Zeichnung in Fusion.

Erstellen eines Verjüngungs- und Steigungssymbols

1. Wählen Sie Symbole > Verjüngung und Steigung aus.

2. Wählen Sie die Kante eines Objekts als Mittellinie der Verjüngung oder als Basislinie der Steigung aus.

3. Wählen Sie das Verjüngungs- oder Steigungsobjekt aus.

4. Wählen Sie die Position des Startpunkts aus.

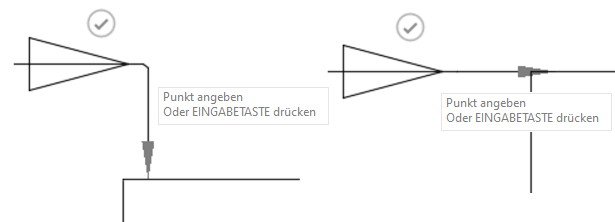

   Anmerkung: Geben Sie einen Startpunkt innerhalb der Grenzen der ausgewählten Kante an, um eine Führungslinie zu erstellen, die gerade von der Kante aus verläuft. Wählen Sie alternativ einen Startpunkt außerhalb der Grenzen der Kante aus, um eine Flächenhilfslinie zu erstellen.



5. Wählen Sie eine der folgenden Möglichkeiten:

   • Klicken Sie auf das Häkchen, oder drücken Sie die Enter, um das Symbol für Verjüngung und Steigung zu platzieren.

   • Klicken Sie zum Erstellen einer Biegelinie in der Führungslinie, und klicken Sie dann auf das Häkchen, oder drücken Sie die Enter, um die Verjüngung und Steigung zu platzieren.

     Das Dialogfeld Verjüngung und Steigung wird angezeigt. Der richtige Symboltyp wird automatisch ausgewählt, und der Bemaßungswert wird berechnet.

6. (Optional) Klicken Sie im Dialogfeld Verjüngung und Steigung auf das Menü Mehr neben dem Bemaßungswert, und ändern Sie den Verhältniswert in einen Prozentwert.

7. Klicken Sie auf OK.

Bearbeiten eines Verjüngungs- und Steigungssymbols

1. Doppelklicken Sie auf ein vorhandenes Verjüngungs- und Steigungssymbol.

   Das Dialogfeld Verjüngung und Steigung wird angezeigt.

2. Ändern Sie das Bezugssymbol.

3. Klicken Sie auf Schließen.

Verschieben eines Verjüngungs- und Steigungssymbols

1. Klicken Sie auf ein vorhandenes Verjüngungs- und Steigungssymbol.
2. Verwenden Sie die grauen Griffe, um es zu verschieben.
