Erstellen eines Schweißsymbols

Erstellen Sie ein Schweißsymbol im Arbeitsbereich Zeichnung in Fusion.

Erstellen eines Schweißsymbols

1. Wählen Sie Symbole > Schweißen aus.

2. Wählen Sie die Kante eines Objekts aus.

3. Wählen Sie die Position des Startpunkts aus.

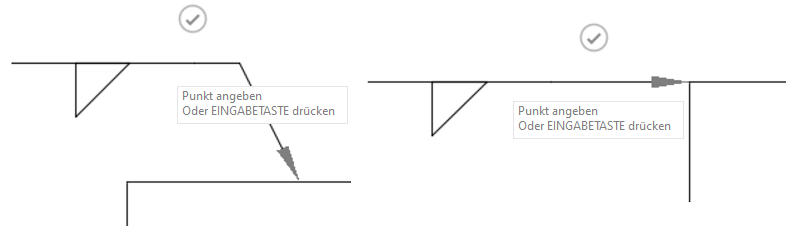

   Anmerkung: Geben Sie einen Startpunkt innerhalb der Grenzen der ausgewählten Kante an, um eine Führungslinie zu erstellen, die gerade von der Kante aus verläuft. Wählen Sie alternativ einen Startpunkt außerhalb der Grenzen der Kante aus, um eine Flächenhilfslinie zu erstellen.



4. Klicken Sie erneut, um den nächsten Punkt festzulegen.

5. Wählen Sie eine der folgenden Möglichkeiten:

   • Klicken Sie auf das Häkchen, oder drücken Sie die Enter, um das Schweißsymbol zu platzieren.
   • Klicken Sie zum Erstellen einer Biegelinie in der Führungslinie, und klicken Sie dann auf das Häkchen, oder drücken Sie die Enter, um das Schweißsymbol zu platzieren.

6. Wählen Sie im Dialogfeld Schweißen den Symboltyp aus, und fügen Sie Anmerkungen hinzu.

7. Klicken Sie auf OK.

Erstellen einer Führungslinie zur Flächenidentifikation

1. Wählen Sie Symbole > Schweißen aus.

2. Wählen Sie die Kante eines Objekts aus.

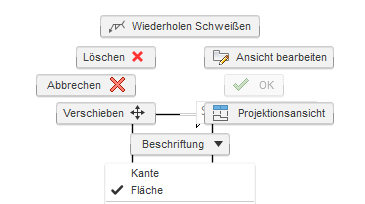

3. Klicken Sie mit der rechten Maustaste, um das Minimenü zu aktivieren, und wählen Sie dann Fläche aus.



4. Wählen Sie die Position des Startpunkts aus.

5. Wählen Sie die Position für den nächsten Punkt aus, und platzieren Sie die Schweißsymbol-Führungslinie.

6. Wählen Sie eine der folgenden Möglichkeiten:

   • Klicken Sie auf das Häkchen, oder drücken Sie die Enter, um das Schweißsymbol zu platzieren.
   • Klicken Sie erneut, um ein zusätzliches Führungsliniensegment hinzuzufügen.

Bearbeiten eines Schweißsymbols

1. Doppelklicken Sie auf ein vorhandenes Schweißsymbol.

   Das Dialogfeld Schweißen wird angezeigt.

2. Ändern Sie das Bezugssymbol.

3. Klicken Sie auf Schließen.

Verschieben eines Schweißsymbols

1. Klicken Sie auf ein vorhandenes Schweißsymbol.
2. Verwenden Sie die grauen Griffe, um es zu verschieben.
