Der Entwurfsmanager erleichtert die Navigation durch alle Komponenten, Signale, Gruppen und Leiterplattenskizzen im Dokument. Er ist besonders hilfreich, wenn Sie mit sehr dicht bestückten Entwürfen arbeiten, bei denen es schwierig ist, einzelne Komponenten zu sehen und zu prüfen. Der Entwurfsmanager ist gut geeignet, um Objekte nach Projektseite und Komponententyp auszuwählen, um Informationen zu extrahieren oder zum Verlegen.

Die Gruppe Entwurfsmanager ist verfügbar, wenn Sie folgende Elemente bearbeiten:

• Schaltpläne
• Leiterplatten

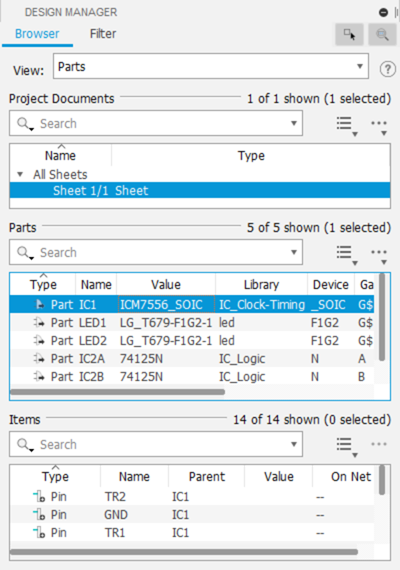

Im Feld Ansicht der Registerkarte Browser können Sie wählen, ob Komponenten, Signale oder Gruppen angezeigt werden sollen.

Wählen Sie eine Komponente aus, und in der Tabelle Elemente werden Attribute von Teilelementen (Signal, Pad-Bemaßungen, Mittelpunktposition, Leiterbahnlänge usw.) angezeigt. In der Liste Komponenten können Sie die Position einer Komponente sperren. Wählen Sie ein Signal für Ripup, QuickRoute oder Auffächern für alle Elemente aus. Wenn eine Gruppe von Elementen erstellt wird, kann die gesamte Gruppe verschoben werden, indem Sie den Gruppentitel auswählen.

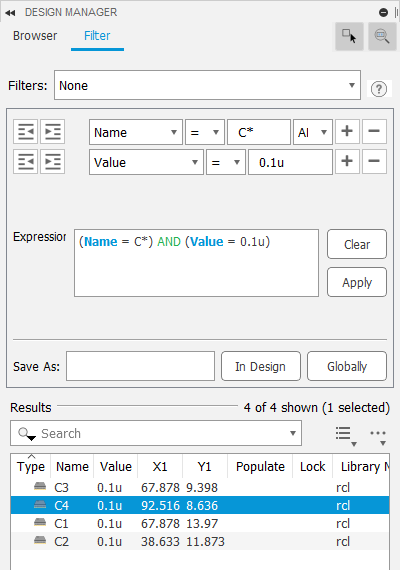

Die Registerkarte Filter wird zum Erstellen von Abfragen verwendet, um Objekttypen nach Namen auszuwählen, z. B. C* für einen Kondensator mit einer beliebigen Nummer. Ein Beispiel für eine effiziente Verwendung dieser Funktion ist die Auswahl aller Kondensatoren eines bestimmten Werts. Anschließend können Sie mit wenigen Klicks in der Gruppe Inspektor diese durch ein anderes Kondensatormodell ersetzen.

Zwei nützliche Schaltflächen für die Objektauswahl werden rechts oben im Entwurfsmanager angezeigt:

Auf Leiterplatte auswählen hebt die im Feld Ergebnisse ausgewählten Objekte hervor und zeichnet einen Rahmen um sie.

Auf Auswahl zoomen vergrößert die Ansicht für eine Nahaufnahme der im Feld Ergebnisse ausgewählten Objekte.
