Platzieren einer Komponente in einem Schaltplan

Komponenten sind die Bausteine Ihres Schaltplans und stellen die physischen Bauteile dar, die Sie in Ihrem Schaltkreis verwenden.

1. Klicken Sie im Arbeitsbereich Elektronik im Werkzeugkasten des Schaltplandokuments auf Platzieren > Komponenten platzieren , um die kontinuierliche Gruppe Komponenten platzieren auf der rechten Seite des Ansichtsbereichs anzuzeigen.

   Alle in allen aktiven Bibliotheken verfügbaren Komponenten werden in der Gruppe Komponenten platzieren aufgelistet.

2. Verwenden Sie optional oben in der Gruppe Komponenten platzieren die Dropdown-Liste, um von der Anzeige aller aktiven Bibliotheken zur Anzeige nur der Komponenten zu wechseln, die bereits in diesem Entwurf verwendet werden.

   Anmerkung: Wenn Sie weitere Bibliotheken einschließen möchten, klicken Sie auf Bibliotheksmanager öffnen , um diese zu suchen und zu aktivieren.

3. Filtern Sie die Liste, um die Anzahl der angezeigten Komponenten zu reduzieren.

   Geben Sie beispielsweise Widerstand in das Suchfeld ein, um nur Widerstände anzuzeigen.

4. Doppelklicken Sie in der Gruppe Komponenten platzieren auf die Komponente, die Sie hinzufügen möchten, um das Dialogfeld Hinzufügen zu öffnen.

   Anmerkung: Der Ursprung der Schaltplan-Seite wird durch ein stationäres Kreuz im Ansichtsbereich angezeigt.



5. Ändern Sie im Dialogfeld Hinzufügen ggf. die Ausrichtung der Komponente, bevor Sie sie einfügen.

6. Bewegen Sie im Ansichtsbereich den Mauszeiger über die Stelle, an der Sie die Komponente platzieren möchten.

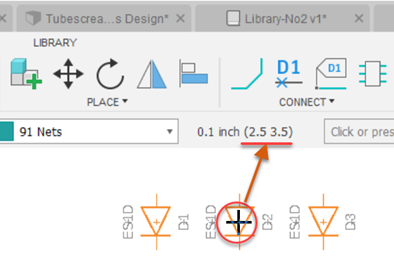

   Anmerkung: Der Werkzeugkasten zeigt die Koordinaten des Mauszeigers an.



7. Klicken Sie in den Ansichtsbereich, um die Komponente zu platzieren.

8. Klicken Sie erneut, um weitere Kopien derselben Komponente zu platzieren.

9. Fahren Sie mit der Auswahl und Platzierung weiterer Komponenten wie Widerständen, Kondensatoren, 555-Timern oder LEDs fort, um die Komponentenplatzierung in diesem Schaltplan abzuschließen.

10. Wenn Sie mit dem Platzieren von Komponenten fertig sind, klicken Sie auf Fertig, um das Dialogfeld Hinzufügen zu schließen.
