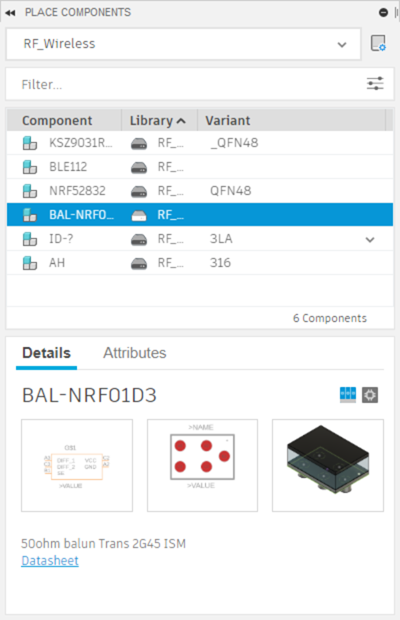

Gruppe Komponenten platzieren

Die Gruppe Komponenten platzieren befindet sich rechts neben dem Ansichtsbereich und bietet Ihnen Zugriff auf Komponentenbibliotheken. Sie können in Bibliotheken suchen, Filtereinstellungen ändern, um die Suche zu verfeinern, sowie Komponentendetails wie Attribute, Schaltpläne, Footprints und 3D-Modelle überprüfen. Sie können auch den Bibliotheksmanager direkt über die Gruppe öffnen.

Die Gruppe Komponenten platzieren ist verfügbar, wenn Sie folgende Elemente bearbeiten:

Schaltpläne
2D-Leiterplattendokumente

Wichtig: Obwohl es möglich ist, Komponenten in einem 2D-Leiterplattendokument zu platzieren, sollten Footprints mit Pads aus dem verknüpften Schaltplan platziert werden.

Wenn eine Komponente ausgewählt ist, werden im unteren Bereich der Gruppe zwei Registerkarten angezeigt: Details und Attribute.

Auf der Registerkarte Details werden Miniaturansichten des Schaltplans, des Footprint und des 3D-Modells der Komponente angezeigt, sofern vorhanden.
Die Registerkarte Attribute enthält eine Liste der ausgewählten Komponentenattribute. Wenn zuvor Attributsätze (ehemals als Technologien bezeichnet) definiert wurden, können Sie zwischen diesen wechseln.
