Spiegeln von Objekten

Mithilfe von Spiegeln werden ausgewählte Symbole, Objekte, Texte und Gruppen um ihre vertikale Achse gedreht und als Spiegelung der ursprünglichen Platzierung neu positioniert.

Verwenden von Spiegeln in einem Schaltplandokument

Symbole, Objekte und Texte werden wieder auf demselben Layer platziert. Sie können Spiegeln in einem Schaltplan verwenden, um Ihren Entwurf zu vereinfachen und gleichzeitig zu vermeiden, dass sich Netze kreuzen.

Abbildung 1 zeigt ein gespiegeltes Objekt.

Verwenden von Spiegeln in einem Leiterplattendokument

Einzelne Komponenten lassen sich nicht spiegeln, sondern werden stattdessen mit Wenden auf die andere Seite der Leiterplatte umgekehrt. Wird eine Gruppe mit Komponenten gespiegelt, wird die Gruppe auf die andere Seite der Leiterplatte umgekehrt. Spiegeln ist hilfreich beim Erstellen symmetrischer Leiterplatten (z. B. Schaltkreise für Audioverstärker).

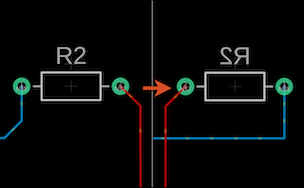

Abbildung 2 zeigt in einer Gruppe gespiegelte Komponenten, die automatisch auf die andere Seite der Leiterplatte umgekehrt werden.
