2-Achsen-Schnittparameter

Parameter	Details
Schnittrichtung	Legt eine Werkzeugausrichtung für eine Schnittoperation mit Bezug auf das globale Koordinatensystem fest. Klicken Sie auf X, Y oder Z, um das Schnittwerkzeug parallel zur X-, Y- bzw. Z-Achse der Dreiergruppe auszurichten. Anmerkung: Sie können nur eine Richtung auswählen.
Minimale Wandstärke	Versucht, die minimale Stärke einer Wand oder Rippe nach dem Schneiden zu erzwingen. Die Wandstärke bezieht sich auf die Dicke von Elementen in der Schnittebene, die lotrecht zur Schnittrichtung sind. Tipp: Zur Unterstützung der Erzwingung dieses Parameters: Stellen Sie beim Platzieren von Hindernis-Körpern sicher, dass zwischen ihnen genügend Platz vorhanden ist, um Geometrie mit der angegebenen minimalen Stärke zu generieren. Vermeiden Sie es, Hindernis-Körper in der Nähe von Bereichen zu platzieren, die in einem generierten Ergebnis möglicherweise dünn sind. .

Parameter

Details

Schnittrichtung

Legt eine Werkzeugausrichtung für eine Schnittoperation mit Bezug auf das globale Koordinatensystem fest.

Klicken Sie auf X, Y oder Z, um das Schnittwerkzeug parallel zur X-, Y- bzw. Z-Achse der Dreiergruppe auszurichten.

Anmerkung: Sie können nur eine Richtung auswählen.

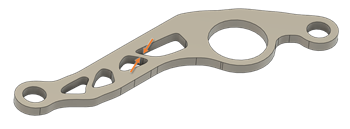

Minimale Wandstärke

Versucht, die minimale Stärke einer Wand oder Rippe nach dem Schneiden zu erzwingen.

Die Wandstärke bezieht sich auf die Dicke von Elementen in der Schnittebene, die lotrecht zur Schnittrichtung sind.

Tipp: Zur Unterstützung der Erzwingung dieses Parameters:

Stellen Sie beim Platzieren von Hindernis-Körpern sicher, dass zwischen ihnen genügend Platz vorhanden ist, um Geometrie mit der angegebenen minimalen Stärke zu generieren.
Vermeiden Sie es, Hindernis-Körper in der Nähe von Bereichen zu platzieren, die in einem generierten Ergebnis möglicherweise dünn sind.

2-Achsen-Schnittparameter
