Aktivität: Ändern von Bohrungen, Extrudieren der Basis, Verdicken des Stegs und Hinzufügen von Abrundungen

Wenden Sie mithilfe von Parametern Werte konsistent auf mehrere Objekte an.

Schritte

1. Legen Sie den Bohrungsparameter auf 15 mm fest, und erstellen Sie einen Basisparameter von 375 mm.

   1. Klicken Sie auf Ändern > Parameter ändern, um das Dialogfeld Parameter ändern zu öffnen.

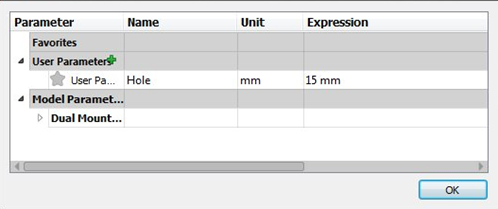

   2. Ändern Sie den Bohrungsparameter in 15 mm.

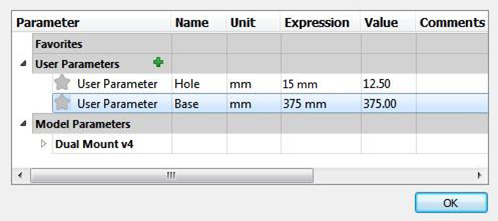

   3. Erstellen Sie einen neuen Benutzerparameter mit dem Namen Base, und legen Sie den Wert (Ausdruck) auf 375 mm fest.



   4. Klicken Sie auf OK, um das Dialogfeld zu schließen.

2. Wenden Sie den Bohrungsparameter auf die Bohrungen an.

   1. Vergrößern Sie das Modell, und wählen Sie eine der Bohrungen aus.

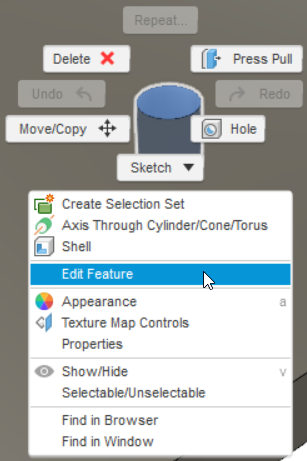

   2. Klicken Sie mit der rechten Maustaste auf eine Bohrung, und wählen Sie Element bearbeiten aus.



   3. Wählen Sie in der sich öffnenden Liste der Elemente Hole2 aus.

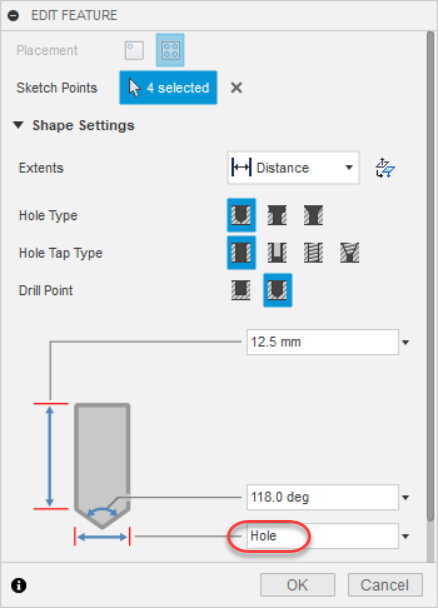

   4. Geben Sie im sich öffnenden Dialogfeld Element bearbeiten im Feld Durchmesser den Wert Hole ein.



      Alle Bohrungsdurchmesser werden auf den Wert aktualisiert, der im Dialogfeld Parameter definiert wurde.

   5. Klicken Sie auf OK.

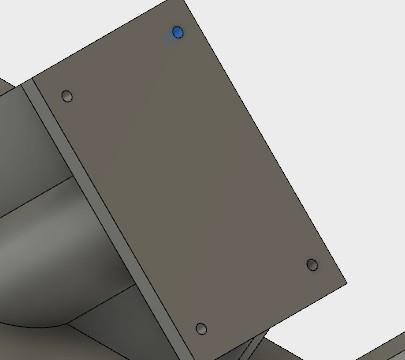

   Die Größe der ausgewählten Bohrung und der anderen drei Bohrungen wird auf identische Werte geändert.



3. Ändern Sie die Länge der Basis, indem Sie sie mit dem Basisparameter extrudieren, den Sie zuvor erstellt haben.

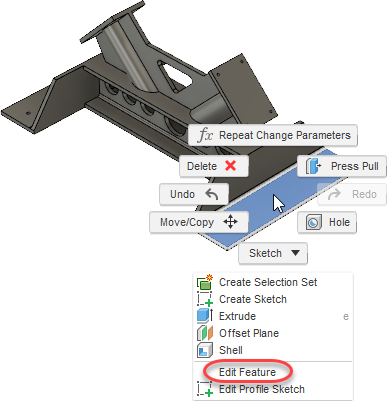

   1. Klicken Sie mit der rechten Maustaste auf die Oberseite der Basis im Ansichtsbereich, und wählen Sie Element bearbeiten aus.



   2. Klicken Sie in der sich öffnenden Liste der Elemente auf Extrude4.

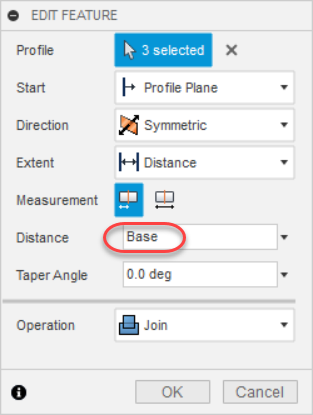

   3. Geben Sie in das Feld Abstand den Wert Base ein.

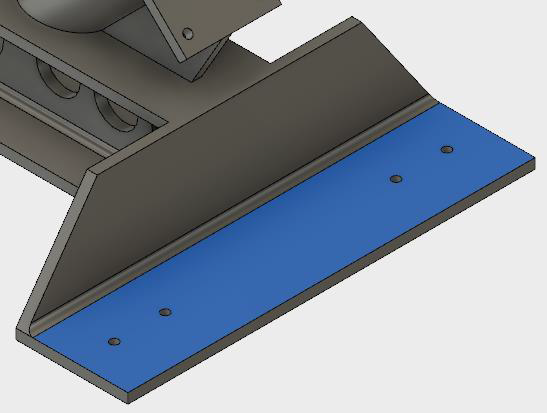

   Die Basislänge wird auf den Wert aktualisiert, der im Dialogfeld Parameter definiert wurde.



4. Verdicken Sie den Steg auf 10 mm, um das Modell zu verstärken.

   1. Klicken Sie im Werkzeugkasten auf Ändern > Drücken/Ziehen.

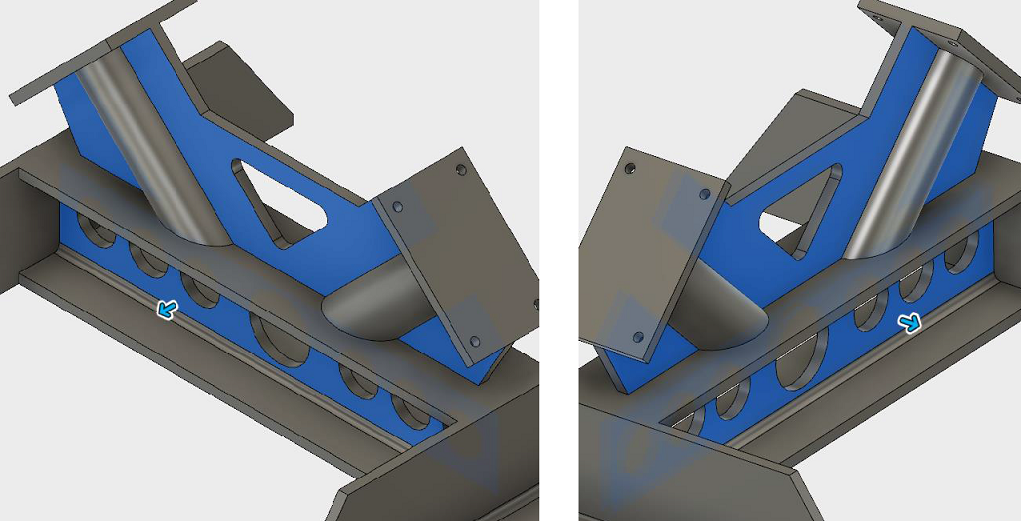

   2. Wählen Sie die vorderen und hinteren Flächen der Stege aus.



      Es sollten insgesamt acht Flächen ausgewählt sein.

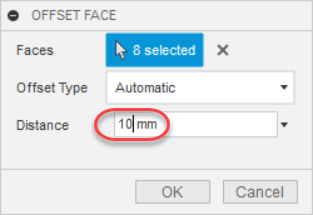

   3. Legen Sie für den Abstand den Wert 10 mm fest.



   4. Klicken Sie auf OK.

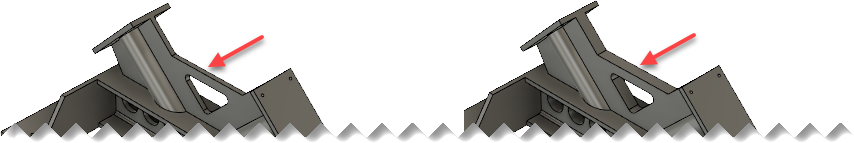

   Der Steg-Teil des Modells ist nun dicker.



5. Ändern Sie die Radien von zwei der Bohrungen im unteren Steg in 7.5 mm.

   1. Klicken Sie im Werkzeugkasten auf Ändern > Drücken/Ziehen.

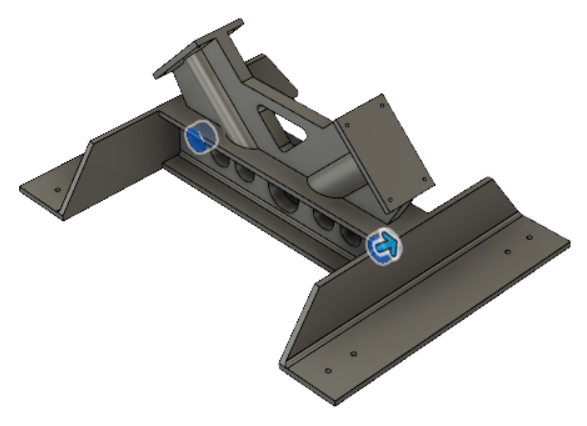

   2. Wählen Sie die zylindrischen Flächen (Innenauskleidung) der beiden Bohrungen an den Enden des Stegs aus.

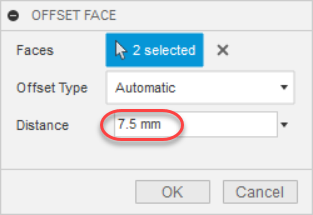

   3. Legen Sie den Abstand auf 7.5 mm fest.



   4. Klicken Sie auf OK.

   Die Bohrungen sind jetzt kleiner als zuvor.



6. Fügen Sie unter Verwendung eines Radius von 75 mm Abrundungen zum oberen Teil des Stegs hinzu.

   1. Klicken Sie im Werkzeugkasten auf Ändern > Drücken/Ziehen.

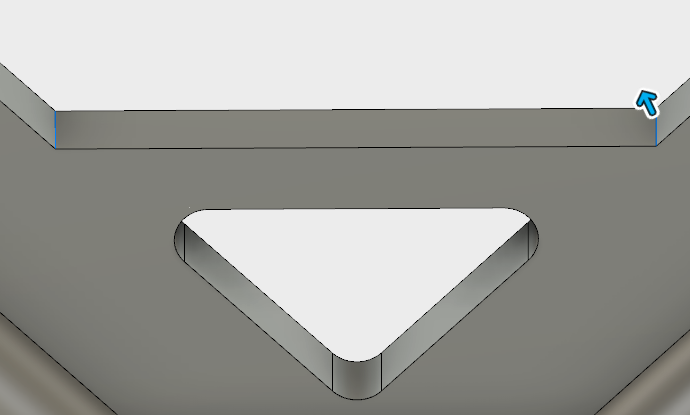

   2. Wählen Sie die beiden kleinen Kanten an der Oberseite des Stegs aus.

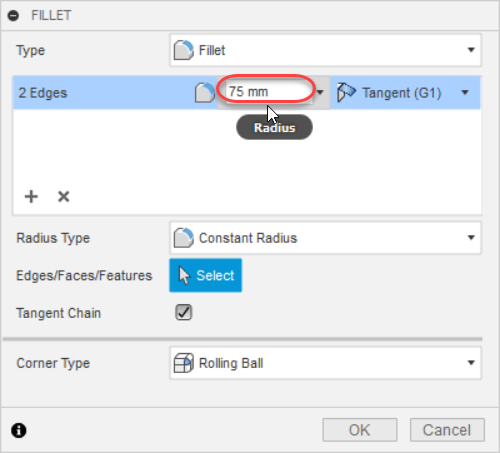

   3. Geben Sie für den Radius den Wert 75 mm ein.



   4. Klicken Sie auf OK.

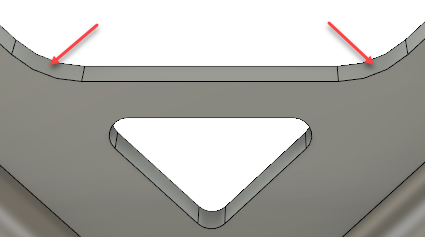

Die Kanten werden zu Abrundungen.

Aktivität - Zusammenfassung

Bei dieser Aktivität haben Sie mithilfe von Parametern Werte konsistent auf mehrere Objekte angewendet.
