Aktivität: Sweeping, Extrusion und Drehen anhand von Skizzen

Bei dieser Aktivität erstellen Sie die Trompete in wenigen Schritten anhand von Skizzen, die Ihnen zur Verfügung gestellt werden.

1. Erstellen Sie den Trompetenkörper mithilfe des Werkzeugs Sweeping mit einem Pfad und einer Führungsschiene.



   1. Klicken Sie im Arbeitsbereich Konstruktion auf die Titelleiste der Gruppe Erstellen > Sweeping.

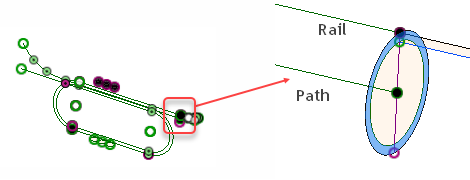

   2. Wählen Sie im Dialogfeld Sweeping in der Dropdown-Liste Typ die Option Pfad und Führungsschiene aus.

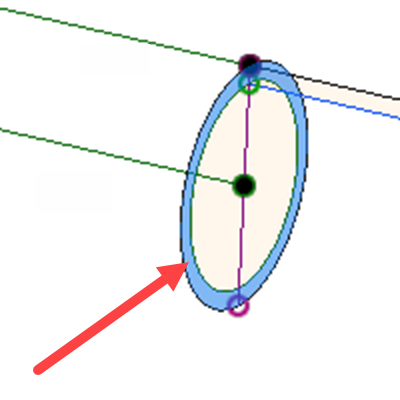

   3. Wählen Sie das Profil des Sweeping-Elements aus. Achten Sie darauf, nicht das innere kreisförmige, sondern nur das äußere, dünne ringförmige Skizzierprofil auszuwählen. Vergrößern Sie bei Bedarf das Profil, um es leichter auswählen zu können.

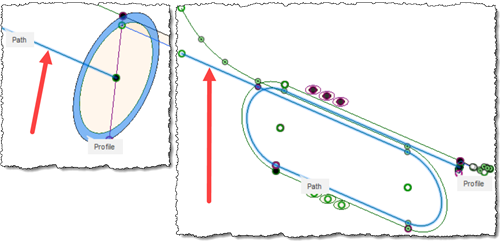

   4. Klicken Sie für Pfad auf die Schaltfläche Auswählen, und wählen Sie die mit dem Mittelpunkt des Kreises verbundene Skizze als Pfad aus. Achten Sie darauf, dass Sie alle Skizzensegmente entlang des Pfads auswählen. Verkleinern Sie die Ansicht nach Bedarf, um das gesamte Modell anzuzeigen.

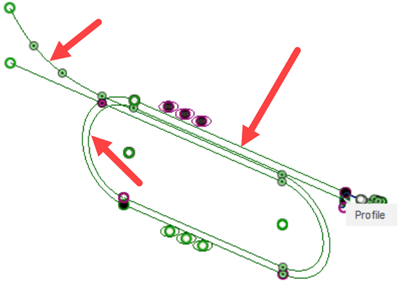

   5. Klicken Sie für Führungsschiene auf die Schaltfläche Auswählen, und wählen Sie die mit der Außenkante des kreisförmigen Profils verbundene Skizze als Führungsschiene aus. Fahren Sie mit der Auswahl aller Skizzenelemente entlang des Pfads als gesamte Führungsschiene fort. Verkleinern Sie die Ansicht nach Bedarf, um das gesamte Modell anzuzeigen.



   6. Klicken Sie zum Beenden des Sweepings auf OK.



2. Extrudieren Sie die Tasten von unten nach oben mit einem Wert von 185 mm, um sie mit dem Körper zu verbinden.

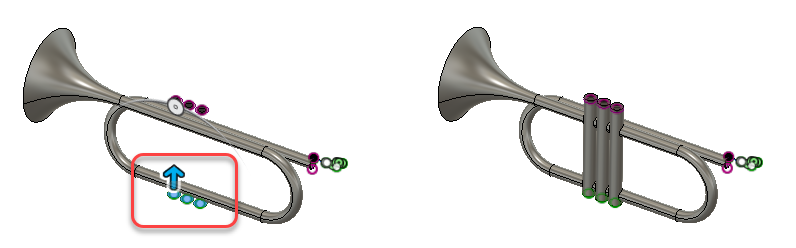

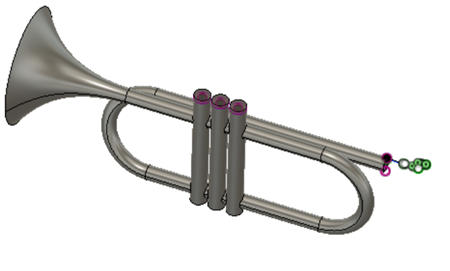

   Drei Skizzierelemente sind für die Extrusion ausgewählt. Der Abstand wurde in der Abbildung nicht eingegeben (links), die Tasten sind extrudiert (rechts).

   1. Klicken Sie auf Gruppe Erstellen > Extrudieren.

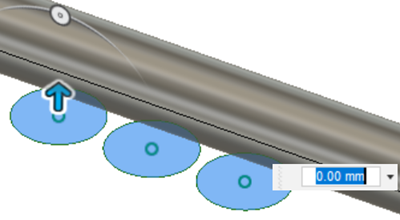

   2. Wählen Sie am unteren Rand der Trompete die drei Kreis-Skizzen aus.



   3. Geben Sie im Dialogfeld Extrusion einen Abstand von 185 mm ein.

   4. Legen Sie die Operation auf Verbinden fest.

   5. Klicken Sie auf OK.



3. Extrudieren Sie die ringförmige Skizze mit einem Wert von -20 mm, um die Oberseiten der Tasten zu erstellen.

   1. Klicken Sie auf Gruppe Erstellen > Extrudieren.

   2. Wählen Sie die drei Ring-Skizzen oben an der Trompete aus. Stellen Sie sicher, dass die Ring-Geometrie ausgewählt ist und nicht die Oberseite der Tasten.



   3. Geben Sie einen Abstand von -20 mm ein.

   4. Legen Sie für die Operation Ausschneiden fest.

   5. Klicken Sie auf OK.



4. Erstellen Sie das Mundstück mit dem Werkzeug Drehen als neuen Körper.

   1. Klicken Sie auf Gruppe Erstellen > Drehen.

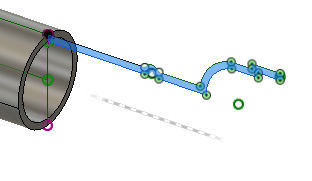

   2. Wählen Sie die Skizze aus, die das Profil des Mundstücks darstellt.



   3. Klicken Sie im Dialogfeld Drehen auf die Schaltfläche Auswählen für Achse.

   4. Zeigen Sie im Browser Sketch 7 an, die die Achse für den Trompetenkörper und für das Mundstück darstellt.

   5. Wählen Sie Sketch 7 als Achse aus.

   6. Legen Sie die Operation auf Neuer Körper fest.

   7. Klicken Sie auf OK.
