Dialogfeld Biegung
Sehen Sie sich die Optionen im Dialogfeld Biegung an.
Zugriff
Konstruktion > Blech > Erstellen > Biegung
Stationäre Seite
Eine obere oder untere ebene Fläche eines Blechkörpers mit skizzierten Biegelinien. Die stationäre Seite gibt an, welche Seite der Biegelinie unverändert bleibt, während die andere Seite gebogen wird.
Auswahl - Biegelinie
Eine gerade skizzierte Linie, die planar zur stationären Seite ist.
Biegungswinkel
Legt den Winkel für die Biegung relativ zur stationären Seite fest.

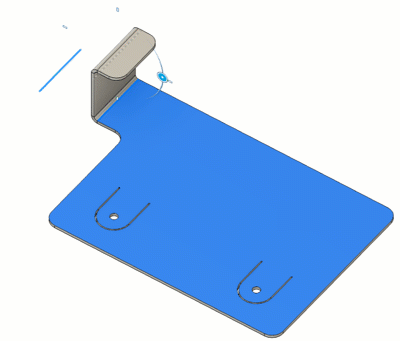

Biegung umkehren
Wechselt die Seite der nach oben oder unten zu biegenden Biegelinie.
Biegelinienposition
Bestimmt die Position der Biegung.
Starten: Startet die Biegung an der Skizzierlinie.
Mitte: Zentriert die Biegung auf der Skizzierlinie.
Beenden: Beendet die Biegung an der Skizzierlinie.
Schaltfläche Biegungsfreistellung ein/aus
Die Biegungsfreistellung ist vorgabegemäß aktiviert, daher wird bei Bedarf eine Biegungsfreistellung erstellt.
Eckenfreistellung
Das Kontrollkästchen Eckenfreistellung ist vorgabegemäß aktiviert, es wird also bei Bedarf eine Eckenfreistellung erstellt. Wenn diese Option deaktiviert ist, wird keine Eckenfreistellung erstellt.
Regeln überschreiben
Ermöglicht das Überschreiben der Optionen für Biegung, Biegungsfreistellung und Eckenfreistellung.
Biegeüberschreibung
Hier können Sie einige der Biegungsoptionen wie den Biegeradius ändern.
Biegeradius
Zeigt den Biegeradius an und ermöglicht Änderungen daran.
Überschreiben der Biegungsfreistellung
Ermöglicht das Ändern von Form, Breite, Tiefe und Rest der Freistellung.
Form der Freistellung
Freistellungsformen können in einem flachen Zustand besser angezeigt werden. Unten finden Sie Abbildungen verschiedener Freistellungsformen. Sie stellen sowohl gefaltete Blechkonstruktionen als auch Abwicklungen dar.
Gerade: Eine durch quadratische Ecken definierte Form der Biegungsfreistellung wird üblicherweise bei manuellen Arbeiten in der Werkstatt verwendet und häufig durch einen Sägeschnitt erstellt.
Schleife: Eine akzeptable Biegungsfreistellung aufgrund eines Materialfehlers. Sie tritt häufig auf, wenn sehr enge Biegungen erforderlich sind, sowie bei der Verwendung bestimmter Materialien.
Rund: Eine Form der Biegungsfreistellung, die durch eine in einem Halbkreis endende Ausklinkung definiert ist. Sie wird häufig durch Lasertrennverfahren erzeugt.
Breite der Freistellung
Definiert die Breite der Biegungsfreistellung.
Tiefe der Freistellung
Definiert die Tiefe der Biegungsfreistellung.
Rest der Freistellung
Definiert die zulässige Mindestmaterialstärke, die am Rand eines Biegungsfreistellungsschnitts übrig bleiben darf.
Überschreibung für Biegung mit 2 Ecken
Ermöglicht das Ändern der Form der Freistellung und der Größe der Freistellung.
Form der Eckenfreistellung
Rund: Eine kreisförmige, im Schnittpunkt der Biegelinien zentrierte Ausklinkung
Quadrat: Eine quadratische Ausklinkung, zentriert im Schnittpunkt der Biegelinien
Schleife: Dehnt die Flanschkanten bis zu deren Schnittpunkt. Keine Freistellung, sodass Materialfehler (Risse) in der Biegezone des gefalteten Modells zulässig sind.
Größe der Freistellung
Definiert die Größe der Eckenfreistellung.
Rund: Die Größe einer runden Eckenfreistellung ist der Radius der Ausklinkung.
Quadrat: Die Größe einer quadratischen Eckenfreistellung ist die Breite der quadratischen Ausklinkung.
Platzierung der Freistellung
Steuert die Position der Freistellungsform.
Tangente: Gibt an, dass die Form der Freistellung tangential zu den Flanschseiten ist.
Schnittpunkt: Gibt an, dass sich der Mittelpunkt der Freistellungsform am Schnittpunkt der Biegungsmittellinien befindet.
