Erstellen von Blechregeln

Verwenden Sie das Dialogfeld Blechregeln, um Parameter für neue Blechregeln zu definieren.

Erstellen einer Blechregel

1. Wählen Sie im Arbeitsbereich Konstruktion auf der Registerkarte Blech die Option Ändern > Blechregeln aus.
2. Erweitern Sie die Dropdown-Liste Bibliothek, bewegen Sie den Cursor über eine vorhandene Regel, und wählen Sie Neue Regel aus. Oder Sie klicken mit der rechten Maustaste und wählen dann Neue Regel aus.
3. Legen Sie die Regel fest, und klicken Sie auf Speichern.

Löschen einer Blechregel

1. Wählen Sie im Arbeitsbereich Konstruktion auf der Registerkarte Blech die Option Ändern > Blechregeln aus.
2. Erweitern Sie die Dropdown-Liste Bibliothek, bewegen Sie den Cursor über die Regel, und klicken Sie auf Löschen.

Tipps

• Sie können nur eine Blechregel löschen, die aktuell keiner Komponente zugewiesen ist.

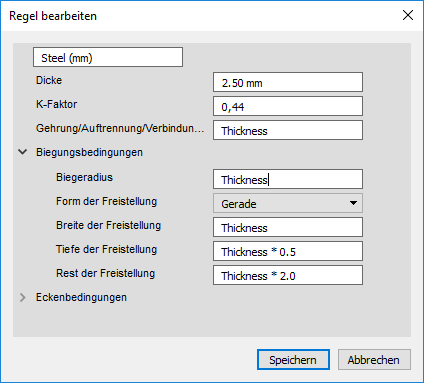

• Sie können den Wert der Dicke als lokale Variable im Dialogfeld Regel bearbeiten festlegen.

• Es können Ausdrücke für verschiedene Variablen erstellt werden, indem die "Dicke" der Regel als lokale Variable verwendet wird. Beispiel: Tiefe der Freistellung = Dicke * 0.5.
