Im Arbeitsbereich Konstruktion auf der Registerkarte Blech ermöglichen die Dialogfelder Regel bearbeiten und Neue Regel das Anpassen bestimmter Blechelemente.

Konstruktion > Blech > Ändern > Blechregeln > Neue Regel

Konstruktion > Blech > Ändern > Blechregeln > Regel bearbeiten

Dicke

Gibt die Dicke des Materials an.

K-Faktor

Beim Biegen von Blech wird die Außenfläche gedehnt, während die Innenfläche komprimiert wird. Die neutrale Achse wird zur Innenseite der Biegung verschoben. Der K-Faktor ist das Verhältnis des neutralen Achsversatzes von der inneren Biegungsfläche zur Materialstärke.

Abstandswert

Gibt den Wert des Abstands zwischen einer Flanschgehrung, einer Auftrennung oder einem Verbindungsabstand an.

Biegungsbedingungen

Biegungsbedingungen umfassen den Biegeradius sowie die Form der Freistellung, die Breite, die Tiefe und die Restbemaßungen.

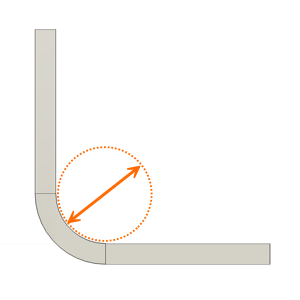

• Biegeradius: Gibt einen Abstand von der Innenfläche des Blechs zum Mittelpunkt der Biegung an. Damit wird gesteuert, wie stark sich das Material biegt, und die Option wirkt sich sowohl auf die Stärke als auch auf das Aussehen aus.



• Form der Freistellung: Gibt die Form der Freistellung an der Ecke einer Biegung an. Diese Abbildungen sind eine Vorschau der Biegungsfreistellungen sowohl in gefalteter Blechkonstruktion als auch in der Abwicklung.

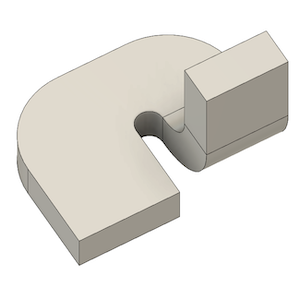

  • Rund: Erstellt eine Biegungsfreistellung mit einer abgerundeten Nut und den von Ihnen angegebenen Werten für Breite, Tiefe und Rest.



  • Gerade: Erstellt eine Biegungsfreistellung mit einer rechtwinkligen Nut und den von Ihnen angegebenen Werten für Breite, Tiefe und Rest.

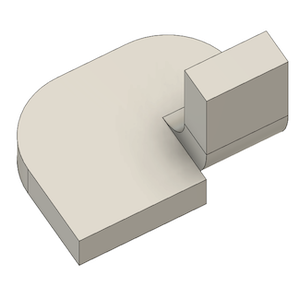

  • Schleife: Erstellt keine Biegungsfreistellung, sodass das Material an der Ecke reißt und ein von Ihnen angegebener Rest übrig bleibt.



• Breite der Freistellung: Gibt die Breite der Biegungsfreistellung an.

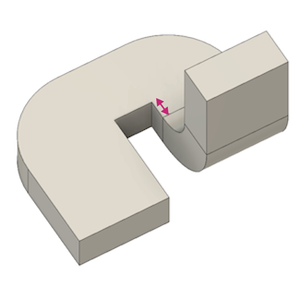

• Tiefe der Freistellung: Gibt die Tiefe der Biegungsfreistellung an.

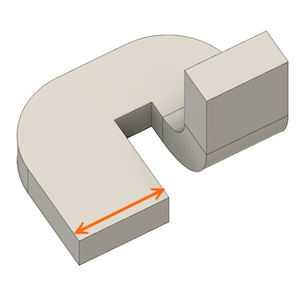

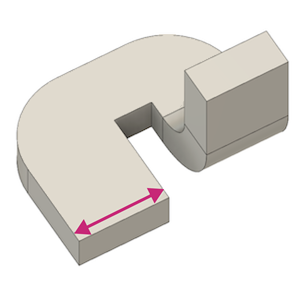

• Rest der Freistellung: Gibt die Tiefe der Biegungsfreistellung an.



Eckenfreistellung mit 2 Biegungen - Typ und Größe

Gibt Form, Größe und Platzierung der Freistellung an Ecken an, an denen sich zwei Biegungen schneiden.

• Form der Freistellung: Gibt die Form einer Eckenfreistellung mit zwei Biegungen an. Unten finden Sie Abbildungen verschiedener Eckenfreistellungsformen. Diese Abbildungen sind eine Vorschau der Biegungsfreistellungen sowohl in gefalteter Blechkonstruktion als auch in der Abwicklung.

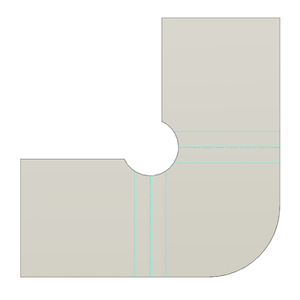

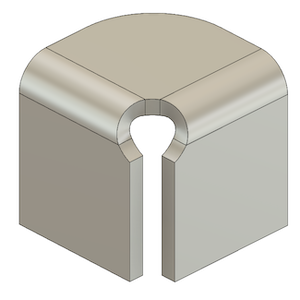

  • Rund: Erstellt eine kreisförmige Biegungsfreistellung, zentriert in der Ecke, an der zwei Biegungen aufeinandertreffen. Sie legen Größe und Platzierung der Freistellung fest.

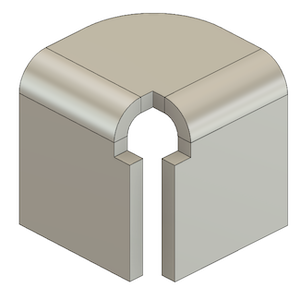

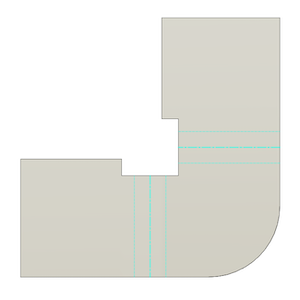

  • Quadrat: Erstellt eine quadratische Biegungsfreistellung, zentriert in der Ecke, an der zwei Biegungen aufeinandertreffen. Sie geben die Größe der Freistellung an.

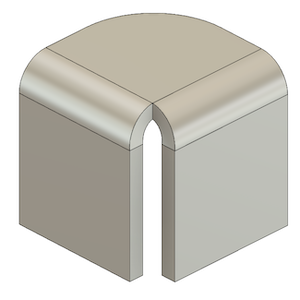

  • Schleife: Erstellt keine Biegungsfreistellung, sodass das Material an der Ecke reißt, an der zwei Biegungen aufeinandertreffen.

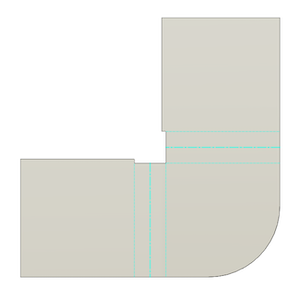

  • Bis Biegung stutzen: Erstellt eine quadratische Biegungsfreistellung, zentriert in der Ecke, an der zwei Biegungen aufeinandertreffen. Die Größe des Quadrats wird durch den Biegebereich bestimmt.



  • Lineare Schweißnaht: Erstellt eine V-förmige Biegungsfreistellung. Die V-Größe wird durch den Biegebereich bestimmt.

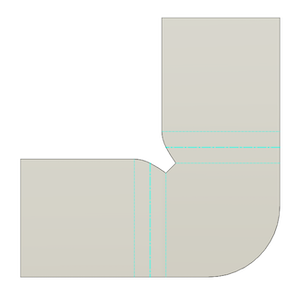

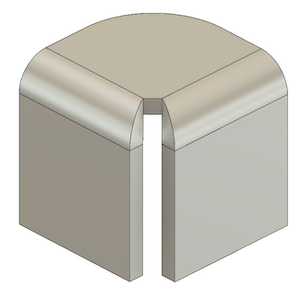

  • Lichtbogenschweißnaht: Erstellt eine durch den Biegebereich begrenzte Biegungsfreistellung mit stumpfen Nuten und Spline-Kanten.

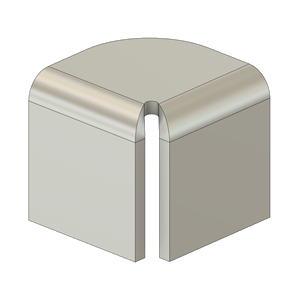

  • Laserschweißen: Erstellt eine durch den Biegebereich begrenzte Biegungsfreistellung mit kreisförmigen Nuten und Spline-Kanten.

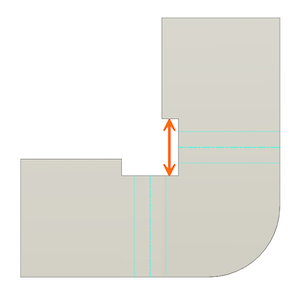

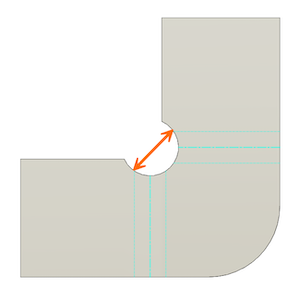

• Größe der Freistellung: Geben Sie den Wert für die Größe der Freistellung einer Ecke an, an der sich zwei Biegungen schneiden. Diese Bemaßung wird gemessen, wenn der Blechkörper abgewickelt wird. Die Option steht für die Freistellungsformen Rund und Quadrat zur Verfügung.



• Platzierung der Freistellung: Geben Sie die Position einer Freistellungsform an Ecken an, an denen sich zwei Biegungen schneiden.

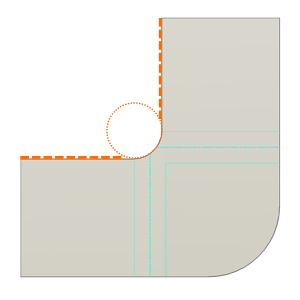

  • Tangente: Platziert eine abgerundete Freistellungsform, sodass sie tangential zu den Kanten von zwei Flanschen positioniert ist, wo diese auf den Basisflansch treffen. Die Option steht für die Freistellungsform Rund zur Verfügung.

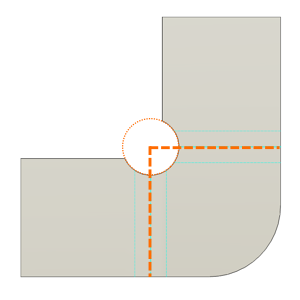

  • Schnittpunkt: Zentriert die Freistellungsform am Schnittpunkt, an dem zwei Flansche auf den Basisflansch treffen. Die Option steht für die Freistellungsformen Rund und Quadrat zur Verfügung.



Eckenfreistellung mit 3 Biegungen - Typ und Größe

Gibt die Form der Freistellung und den Radius an Ecken an, an denen sich drei Biegungen schneiden. Die Form der Eckenfreistellung mit 3 Biegungen ist nur in der Abwicklungsansicht sichtbar.

• Form der Freistellung

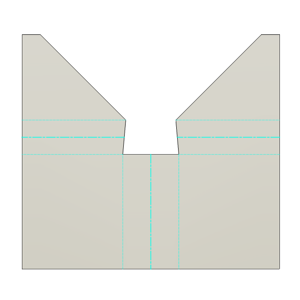

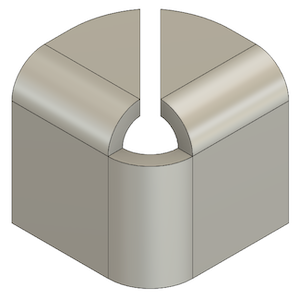

  • Kein Ersatz: Erstellt keine spezielle Form der Biegungsfreistellung an der Ecke, an der drei Biegungen aufeinandertreffen.

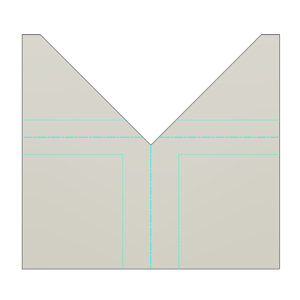

  • Schnittpunkt: Erstellt eine Form der Biegungsfreistellung, indem die Flanschkanten bis zum Schnittpunkt verlängert werden.

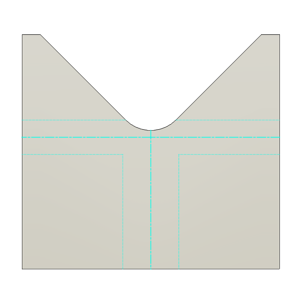

  • Vollständige Rundung: Erstellt eine Form der Biegungsfreistellung, indem die Flanschkanten bis zum Schnittpunkt verlängert werden. Am Schnittpunkt wird dann eine vollständige Rundung hinzugefügt, die tangential zu den Flanschkanten und beginnend an der Biegezone verläuft.



  • Rundung mit Radius: Erstellt eine Form der Biegungsfreistellung, indem die Flanschkanten bis zu ihrem Schnittpunkt verlängert werden. Anschließend wird eine Abrundung mit der Größe hinzugefügt, die Sie zum Runden des Schnittpunkts angeben.



• Freistellungsradius: Geben Sie den Wert für Freistellungsradius an, um die Blechregel zu überschreiben.
