Ergebnis Knicklastfaktor
Das Ergebnis Knicklastfaktor (Buckling Load Factor, BLF) ist ein Multiplikator der angewendeten Last, die die Knickung verursacht.
- Der erste positive Knicklastfaktor stellt das gewünschte Ergebnis dar.
- Standardmäßig werden drei Knickungsmodi (Schwingungsschemata) angezeigt. Diese drei sind in der Regel ausreichend.

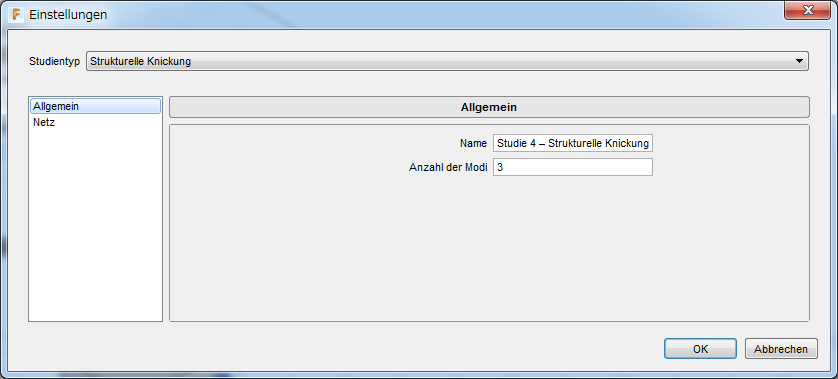

- Über Verwalten > Einstellungen > Allgemein können weitere hinzugefügt werden.
Knicklastfaktor
Der Knicklastfaktor kann mithilfe der folgenden Tabelle interpretiert werden.
| Knicklastfaktor | Vorausberechnung der Knickung | Zusammenfassung |
|---|---|---|
| BLF > 1 | Nicht erwartet | Angewendete Lasten sind kleiner als kritische Lasten. |
| BLF = 1 | Erwartet | Angewendete Last entspricht der kritischen Last und eine Knickung tritt auf. |
| BLF < 1 | Erwartet | Angewendete Last ist größer als die kritische Last, und eine Knickung tritt auf. |
| -1 < BLF < 0 | Erwartet in Szenario mit umgekehrter Belastung | Angewendete Last überschreitet die kritische Lastgröße, jedoch in entgegengesetzter Richtung. Dieser Ergebnistyp weist darauf hin, dass eine Knickung in einem anderen Modus auftreten kann. Es wird empfohlen, eine Untersuchung durchzuführen, mit der Sie überprüfen können, ob die Last korrekt ist und zu Spannungen führen kann. |
| BLF = -1 | Erwartet in Szenario mit umgekehrter Belastung | Angewendete Last entspricht der kritischen Lastgröße, jedoch in entgegengesetzter Richtung. Andere Modi sollten überprüft werden, um auszuschließen, dass es zu Knickungen kommt. |
| BLF < -1 | Nicht erwartet | Angewendete Last ist kleiner als die kritische Last, in entgegengesetzter Richtung. Auch in einem anderen Modus tritt keine Knickung auf. |
Anmerkung: Der Knickmodus könnte die Ursache für einen negativen Wert sein. Wenn ein negativer Knickmodus beobachtet wird, ist es am besten, die anderen Modi zu prüfen, um den ersten positiven Wert zu finden. Siehe:
