Zeigt die Farben an, die den Abhängigkeitsstatus der Körper/Bauteile in dem Modell darstellen.

Abhängigkeiten und Kontakte definieren die Freiheitsgrade, denen jedes Bauteil in einem Modell unterliegt. Die FHG-Ansicht sollte beim Definieren oder Ändern von Abhängigkeiten und Kontakten verwendet werden, um eine einfache Ansicht des Fortschritts zu erhalten.

Rot -

Rot zeigt an, dass ein Körper keine Abhängigkeit aufweist (frei in allen Freiheitsgraden).

Gelb -

Gelb zeigt an, dass ein Körper lediglich eine Teilabhängigkeit aufweist (enthält noch einige Freiheitsgrade).

Zyan -

Cyan zeigt an, dass möglicherweise ein vollständig abhängiges Modell vorliegt (hängt von anderen Bedingungen ab).

Grün -

Grün zeigt ein vollständig abhängiges Modell ohne Freiheitsgrade an.

Anzeigen des Modellstatus basierend auf den Freiheitsgraden

1. Aktivieren Sie in der Dropdown-Liste Anzeige das Kontrollkästchen FHG-Ansicht.
2. Um zur Modellansicht mit den Materialfarben zurückzukehren, klicken Sie im Abschnitt ANZEIGE der Multifunktionsleiste oder im Kontextmenü auf Modellansicht. Alternativ können Sie im Dialogfeld Freiheitsgrade auf Schließen klicken.

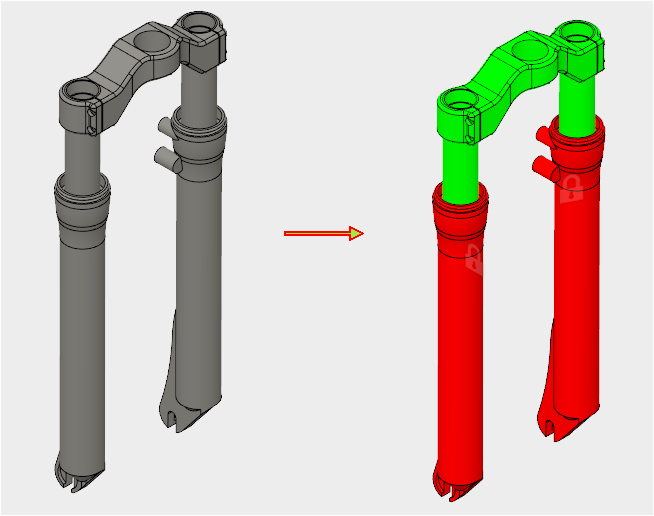

Die unten gezeigte Analyse enthält zwei rote Teile, was darauf hinweist, dass die Simulation nicht vollständig abhängig ist. In einigen Fällen ist dies in Ordnung, wie im Fall des unten gezeigten Fahrradrahmens. Kontakte und Lasten können je nach Simulation die Abhängigkeiten vervollständigen.
