Ergebnis Luftgeschwindigkeit

Das Ergebnis Luftgeschwindigkeit zeigt die Bewegung der Luft, die die Komponenten im Modellgehäuse umgibt.

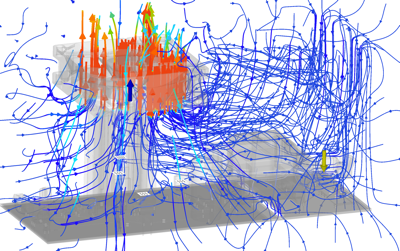

Abbildung 1 Visualisierung der Strömungslinien mit Geschwindigkeit und Richtung der Luftströmung.

Wichtige Aspekte

Wenn Sie das Ergebnis Luftgeschwindigkeit betrachten, achten Sie auf Folgendes:

Die Richtung des Luftstroms, um sicherzustellen, dass keine Heißluft über empfindliche Komponenten geblasen wird.
Bereiche mit niedriger Luftgeschwindigkeit, die anzeigen, wo Luft stagnieren könnte.
Große Unterschiede in der Luftgeschwindigkeit, die möglicherweise darauf hinweisen, dass Luft nicht alle Bereiche ausreichend erreicht.

Verschieben Sie die Schieberegler Relevanter Bereich links von der Legendenleiste und die Schieberegler Grenzwert rechts, um den Fokus einzuschränken und den Farbkontrast deutlicher hervorzuheben.

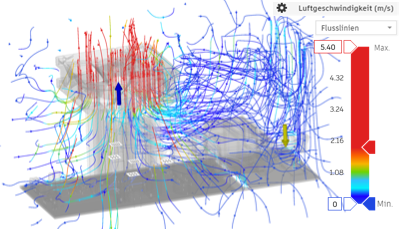

Abbildung 2 zeigt mehr Farbgranularität in der Luftgeschwindigkeit um den Lüfter.

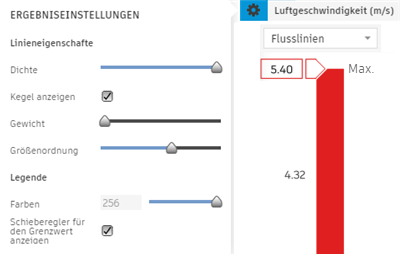

Ändern Sie die Darstellung der Strömungslinien mit den Optionen für Ergebniseinstellungen über der Legendenleiste.

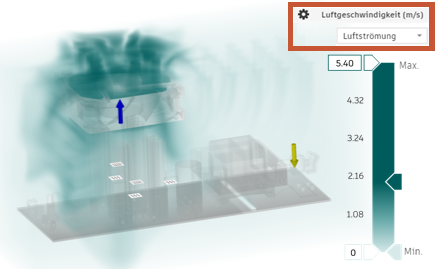

Verwenden Sie die Ergebnisvisualisierungs-Umschaltfunktion über der Legendenleiste, und wechseln Sie zur Luftstromvisualisierung, um einen Eindruck von der Bewegung des Luftvolumens zu erhalten.

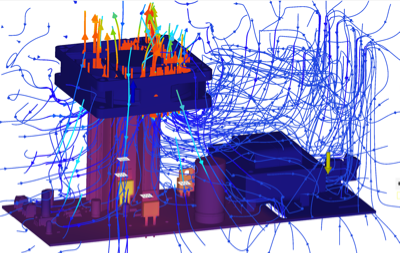

Wechseln Sie im Browser zum kombinierten Ergebnis Luftgeschwindigkeit + Komponententemperatur, um zu sehen, wie sich die beiden Werte gegenseitig beeinflussen könnten.

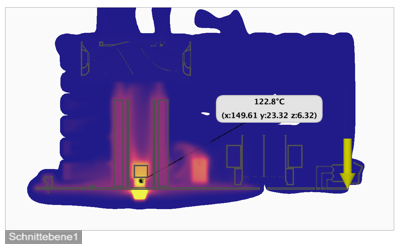

Verwenden Sie Oberflächen-Taster, Punkt-Taster und Schnittebenen, um das Ergebnis sorgfältig zu prüfen.

Um die potenziellen Probleme zu beheben, die durch das Ergebnis Luftgeschwindigkeit hervorgehoben werden, können Sie folgendermaßen vorgehen:

Leiterplattenkomponenten gegen andere austauschen, die höhere Temperaturen tolerieren können
Eine Komponente auswählen, die die Leistungsanforderungen erfüllt, jedoch eine niedrigere interne Wärmelast erfordert
Die Abmessungen oder das Material für den Kühlkörper ändern
Fügen Sie einen Lüfter hinzu, falls noch keiner vorhanden ist.
Ändern Sie die Position des Lüfters, um den Fluidströmungsweg von wärmeempfindlichen Komponenten weg zu verschieben.
Kehren Sie die Blasrichtung des Lüfters um.
