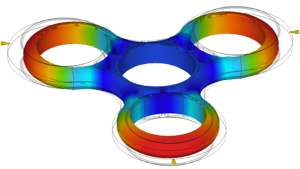

Das Ergebnis Verformung (alle Einflüsse) kombiniert Effekte aus uneinheitlichem Abkühlen sowie uneinheitlicher Schwindung und Ausrichtung, um den Verzug des fertigen Formteils anzuzeigen.

Verzug

Verzug wird als Änderung der Form im Vergleich zur Modellkonstruktion definiert. Alle Formteile aus Kunststoff verziehen sich. Das Ziel besteht also darin, den Verzug zu reduzieren, um die Verzugstoleranz der Konstruktion zu erreichen. Wenn mehrere Verzugsanalysen durchgeführt werden, kann sich bei geänderten Eingaben, z. B. Geometrie, Material, Anspritzpunkt und Prozessbedingungen, die Form des Verzugs ändern.

Wichtige Aspekte

Wenn Sie das Ergebnis Verformung (alle Einflüsse) betrachten, achten Sie auf Folgendes:

• Das Ausmaß, in dem sich das Formteil verformt, das durch die rote Farbe angezeigt wird
• Der Position der Verformung. In einigen Bereichen ist die Verformung möglicherweise weniger problematisch als in anderen.

Verwenden des Ergebnisses

Das Ergebnis Verformung (alle Einflüsse) zeigt die gesamte prognostizierte Verformung des Formteils, gemessen an einer Ebene für Beste Einpassung. Um die Verformungsergebnisse richtig interpretieren zu können, müssen Sie folgende Aspekte beachten:

• Die geplante Verwendung des Formteils.
• Die Zusammenstellung des Formteils mit anderen Komponenten.

Einige Formteile verfügen möglicherweise über eine Oberflächen-Baugruppe oder Dichtungsoberfläche, die innerhalb eines gewissen Toleranzbereichs flach sein muss. Andere Formteile verfügen eventuell über Baugruppenelemente wie Schnappverschlüsse oder Schraubendome, die zu anderen Formteilen passen müssen. Für viele Formteile müssen mehrere Bemaßungen oder geometrische Toleranzen erfüllt werden.

Wenn die Verformungswerte klein sind, vergrößern Sie die Anzeige der Verformungen mithilfe des Werkzeugs Vergrößerung in den Ergebniseinstellungen neben der Legende.

Nächste Schritte

Mithilfe der folgenden Optionen lässt sich die Verformung reduzieren:

• Verschieben von Anspritzpunkten, um ein ausgeglichenes Füllmuster zu erstellen
• Bearbeiten des Simulationsmodells, um die Wandstärken einheitlicher zu gestalten
• Wählen Sie in der Datenbank ein Material mit einer niedrigeren durchschnittlichen nominalen Schwindung aus. Materialien, die hinsichtlich Verzug Gold-Standard erfüllen, weisen umfassendere Daten zu den Materialeigenschaften auf.
• Ändern der Schmelzetemperatur
• Ändern der Einspritzzeit
• Bearbeiten Sie das Simulationsmodell, um die Wandstärke zu erhöhen.
