Das Ergebnis Temperatur der Fließfront zeigt, wie sich die Temperatur der Schmelze an der Fließfront ändert, während der Kunststoff die Kavität füllt.

Wichtige Aspekte

Wenn Sie das Ergebnis Temperatur der Fließfront betrachten, achten Sie auf Folgendes:

• Heißstellen: Diese treten normalerweise um den Anschnitt herum und in Bereichen auf, in denen die Scherwärme extrem hoch ist.
• Kalte Stellen: Zeigen die Fließverzögerungen an.
• Überprüfen Sie, ob das Material übermäßig abkühlt.

Verwenden des Ergebnisses

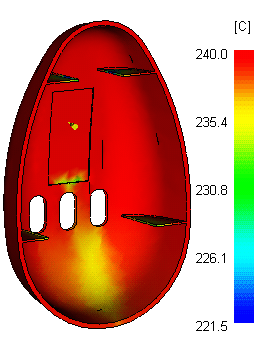

Das Ergebnis Temperatur der Fließfront verwendet eine Reihe von Farben, um die verschiedenen Bereiche von der niedrigsten Temperatur (blau) bis zur höchsten Temperatur (rot) anzugeben. Die Farben repräsentieren die Schmelzetemperatur an jedem Punkt in der Kavität zum Zeitpunkt der Füllung.

Die Fließfronttemperatur sollte während der Füllphase nicht um mehr als 2 bis 5 °C abfallen. Kleinere Temperaturschwankungen führen zu weniger Verarbeitungsproblemen. Größere Veränderungen deuten oftmals darauf hin, dass die Einspritzzeit zu kurz ist oder es andere Fließverzögerungsbereiche gibt. Ist die Fließfronttemperatur in einem dünnwandigen Bereich des Formteils zu niedrig, kann dies zur Fließverzögerung oder unzureichenden Füllung führen. In Bereichen, in denen die Fließfronttemperatur um mehrere Grad steigt, können sich Qualitätseinbußen beim Material oder Oberflächenfehler ergeben.

Nächste Schritte

Mit den folgenden Methoden können Lufteinschlüsse vermieden werden:

Wenn die Temperatur zu niedrig ist:

• Verringern Sie die Einspritzzeit. Beachten Sie, dass sich eine zu kurze Einspritzzeit negativ auf die Materialqualität auswirken kann.
• Erhöhen Sie die Schmelzetemperatur. Halten Sie dabei jedoch die vom Materialhersteller angegebenen Temperaturgrenzwerte ein.
• Erhöhen Sie die Werkzeugtemperatur. Dies kann eine längere Zykluszeit zur Folge haben.
• Ändern Sie das Modell. Erhöhen Sie die Dicke im Bereich unter Berücksichtigung der Funktion des Formteils.

Wenn die Temperatur zu hoch ist:

• Erhöhen Sie die Einspritzzeit. Dies kann jedoch zu einer Schmelzeverzögerung führen.
