Das Ergebnis Bindenähte zeigt den Konvergenzwinkel zwischen zwei aufeinandertreffenden Fließfronten an. Das Vorkommen von Bindenähten kann strukturelle Schwächen und/oder Oberflächenfehler anzeigen.

Bindenähte

Eine Bindenaht ist eine Schwachstelle bzw. ein optischer Mangel, die/der entsteht, wenn beim Füllen zwei oder mehr Fließwege aufeinandertreffen. Sie können durch Löcher oder Einsätze im Formteil, mehrere Anspritzpunkte oder variable Wanddicken verursacht werden. An diesen Stellen nimmt die Fließgeschwindigkeit ab (Schmelzeverzögerung) oder zu (Voreileffekte). Wenn die verschiedenen Fließfronten abkühlen, bevor sie aufeinandertreffen, werden sie nicht hinreichend wieder zusammengeführt und können im Formteil eine Schwachstelle bilden. Es können auch Nahtlinien, Rillen und/oder Farbabweichungen auftreten.

Die visuelle Darstellung der Bindenaht und die Stärke des Modells an dieser Position hängen vom Materialtyp, dem Vorhandensein und Volumen von Füllstoffen sowie dem Druck und der Temperatur an der Bindenaht ab.

Wichtige Aspekte

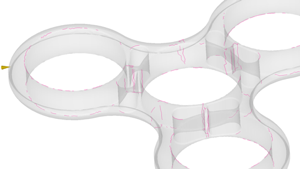

Im Ergebnis Bindenähte werden Bindenähte als dünne, farbige Linien auf einem transparenten Modell dargestellt. Mithilfe des Ergebnisses Bindenähte können Sie folgende Probleme identifizieren:

• Strukturelle Probleme: An einer Bindenaht besteht eine höhere Wahrscheinlichkeit, dass das Formteil bricht oder sich verformt, insbesondere wenn die Bindenaht von schlechter Qualität ist. Diese Schwäche ist in den Bereichen des Formteils, die hohen Belastungen ausgesetzt sind, besonders ernst zu nehmen.
• Optische Mängel: Eine Bindenaht zeigt sich als Nahtlinie, Rille oder Farbabweichung auf der Oberfläche des Formteils. Wenn sich die Bindenaht auf einer nicht-kritischen Formteiloberfläche, z. B. an der Unterseite, befindet, stellt dies möglicherweise kein Problem dar.

Verwenden dieses Ergebnisses

Berücksichtigen Sie die Verarbeitungsbedingungen und Position der Bindenähte, um zu bestimmen, ob die Bindenähte von hoher Qualität sind. Binde- und Schmelznähte sollten vermieden werden, vor allem in Bereichen, die Festigkeit oder ein makelloses Aussehen erfordern. Verlagern Sie Bindenähte in Bereiche, in denen die Festigkeit und der optische Eindruck weniger wichtig sind. Bindenähte können durch Ändern des Füllmusters verschoben werden, damit sich die Fließfronten an einer anderen Stelle treffen.

Nächste Schritte

So verschieben Sie Bindenähte

• Ändern Sie die Position der Anspritzpunkte.
• Ändern Sie die Dicke des Modells.

So verbessern Sie die Qualität von Bindenähten:

• Erhöhen Sie die Schmelzetemperatur oder die Einspritzgeschwindigkeit. Auf diese Weise können die Fließfronten effektiver miteinander verschmelzen.

• Verschieben Sie die Anspritzpunkte, damit die Fließfronten in schrägerem Winkel aufeinandertreffen und so die Bindenaht zu einer Schmelznaht wird.
