Fertigstellen einer Skizze mit Auto-Abhängigkeit

Stellen Sie eine aktive Skizze fertig, und wenden Sie Abhängigkeiten und Bemaßungen automatisch in Fusion an.

1. Erstellen Sie eine Skizze, und fügen Sie Skizziergeometrie hinzu, oder aktivieren Sie eine vorhandene Skizze mit Skizziergeometrie.

   Um optimale Ergebnisse zu erzielen, fügen Sie der Skizze einige anfängliche Abhängigkeiten und Bemaßungen hinzu.

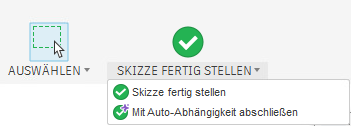

2. Öffnen Sie im Werkzeugkasten das Menü Skizze fertig stellen , und wählen Sie Mit Auto-Abhängigkeit abschließen aus.



   Fusion stellt die Skizze fertig und wendet automatisch Abhängigkeiten und Bemaßungen an. Skizze wird mit Abhängigkeiten versehen… wird angezeigt, während das Werkzeug ausgeführt wird.

3. Optional: Klicken Sie auf Abbrechen, um die Skizze ohne Anwendung von Auto-Abhängigkeit fertigzustellen.

Die Skizze wird geschlossen, und Sie kehren zum Arbeitsbereich Konstruktion zurück. Abhängigkeiten und Bemaßungen aus Auto-Abhängigkeit werden in der fertigen Skizze angezeigt.

Tipps

• Um vor dem Anwenden von Abhängigkeiten Ergebnisoptionen zu vergleichen, verwenden Sie stattdessen Automatische Abhängigkeiten und Bemaßungen für Ihre Skizze.
• Um die Aktion rückgängig zu machen, wählen Sie im Menü Rückgängig die Option Mit Auto-Abhängigkeit abschließen aus.

Einschränkungen

Mit Auto-Abhängigkeit abschließen ist in folgenden Fällen nicht verfügbar:

• Sie verwenden Fusion für den persönlichen Gebrauch.
• Die Skizze enthält 0 Objekte.
• Die Skizze enthält mehr als 250 Objekte.
• Sie sind offline. Auto-Abhängigkeit erfordert eine Internetverbindung.
• Die Skizze ist eine 3D-Skizze. Auto-Abhängigkeit funktioniert nur mit 2D-Skizzen.

Wenn Auto-Abhängigkeit nicht abgeschlossen werden kann, wird die Skizze dennoch fertiggestellt, und eine Meldung weist darauf hin, dass Abhängigkeiten und Bemaßungen nicht angewendet wurden.
