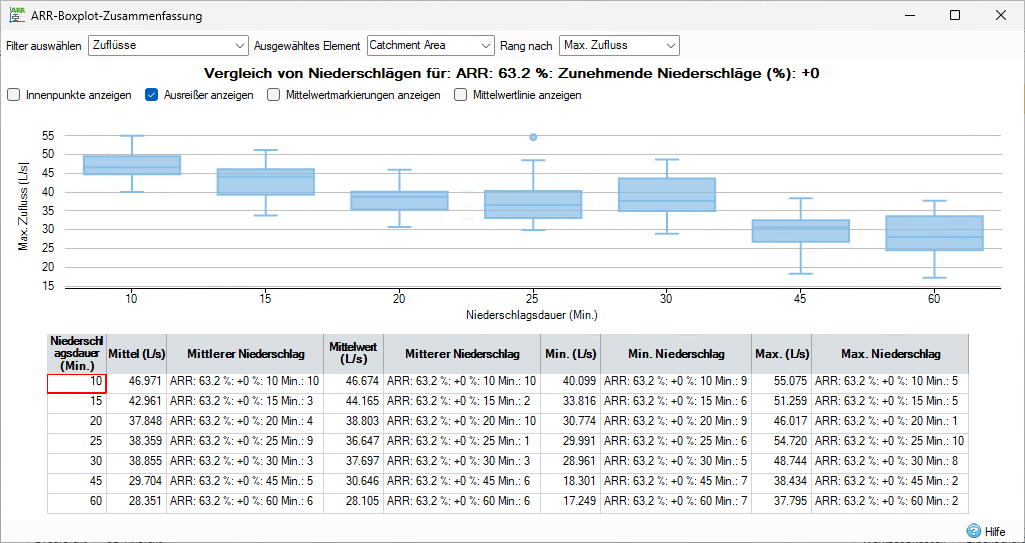

Die ARR-Boxplot-Zusammenfassung zeigt für ein ausgewähltes Element (Zufluss, Knotenpunkt, Regenwassersteuerung oder Verbindung) eine Zusammenfassung der gesamten Niederschlagsdauer für einen über die Niederschlagsauswahl festgelegten Satz von AEP-Einträgen/zunehmenden Niederschlägen.
Dieses Formular ist nur für Ergebnisse verfügbar, die mit ARR-Niederschlag generiert wurden, und wird für alle anderen Niederschlagsarten, Trockenwetter-Volumenstromphasen und 2D-Ereignisse geschlossen.
Filtern der Ergebnisse
Die Ergebnisse können für ein Element angezeigt werden, indem Sie über die Option Filter die Elementliste auf Zuflüsse, Knotenpunkte, Regenwassersteuerungen oder Verbindungen eingrenzen.
In der Dropdown-Liste Rang nach können Sie eine bestimmte Eigenschaft in der Zusammenfassung auswählen, die bestimmt, welches der zehn Temporalmuster für den ausgewählten Satz von AEP-Einträgen/zunehmenden Niederschlägen/Niederschlagsdauern den Wert aufweist, der als erstes Temporalmuster über dem Mittelwert (Durchschnitt) der zehn Ergebnisse für die angegebene Eigenschaft liegt.
Boxplot
Stellt ein Diagramm mit den Ergebnissen für das angegebene Element und die ausgewählte Eigenschaft bereit.
Innenpunkte anzeigen: Zeigt alle Datenpunkte innerhalb des Boxplots an.
Ausreißer anzeigen: Zeigt alle Ausreißerdatenpunkte an.
Mittelwertmarkierungen anzeigen: Zeigt den Mittelwert des Datensatzes an (ohne Ausreißer).
Mittelwertlinie anzeigen: Zeigt eine Linie an, die alle Mittelwerte für jeden Kasten verbindet.

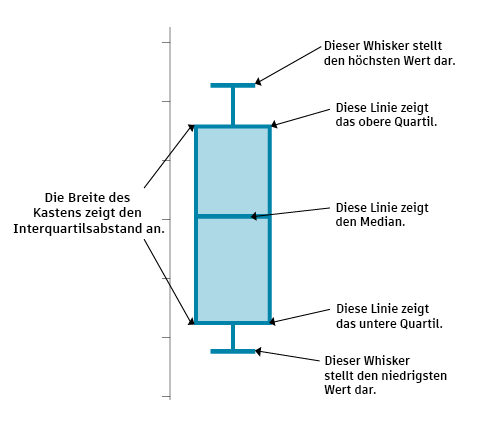

Eine Kastengrafik ist ein Diagramm, das Informationen über den Bereich, den Median und die Quartile anzeigt. Dieses Diagramm kann leicht zeigen, ob eine Verteilung schief ist und ob der Datensatz potenzielle Ausreißer enthält, insbesondere bei einer großen Anzahl von Beobachtungen. Kastengrafiken eignen sich optimal zum Vergleichen von Verteilungen, da Mitte, Ausbreitung und Gesamtbereich sofort sichtbar sind. In der Regel werden sie wie in der folgenden Abbildung neben einem Zahlenstrahl dargestellt:
Eine Kastengrafik dient der Zusammenfassung eines Datensatzes, der auf einer Intervallskala gemessen wurde. Diese Methode wird häufig bei der erklärenden Datenanalyse eingesetzt.
In einer Kastengrafik gilt Folgendes:
- Die Endlinien stellen das obere und untere Quartil dar, sodass der Kasten den gesamten Bereich zwischen den Quartilen einnimmt.
- Die blaue Linie innerhalb des Kastens stellt den Median dar.
- Die beiden Linien außerhalb des Kastens stellen die Antennen dar, die sich bis zu den höchsten und niedrigsten Beobachtungen erstrecken.
Zusammenfassungstabelle
Für jede Niederschlagsdauer für ein bestimmtes Paar aus AEP-Einträgen/zunehmenden Niederschlägen werden der Mittelwert, der Median, der Minimalwert und der Maximalwert gemeldet.
Mittlerer Niederschlag: Zeigt das Temporalmuster an, bei dem der erste Wert über dem Mittelwert liegt.
Median-Niederschlag: Zeigt das Temporalmuster an, anhand dessen der Median berechnet wird. Bei einer geraden Anzahl von Temporalmustern wird der Median durch Sortieren der Werte in aufsteigender Reihenfolge, Ermitteln der Werte an Punkt 5 und 6 und Ermitteln ihres Durchschnitts berechnet. Das gemeldete Temporalmuster ist der Wert an Punkt 6.
Min. Niederschlag: Zeigt das Temporalmuster mit dem niedrigsten Wert an.
Max. Niederschlag: Zeigt das Temporalmuster mit dem höchsten Wert an.
