Die erste Spülung ist der erste Oberflächenabfluss aus einem Niederschlagsereignis. Der Abtrag von Verschmutzungen für undurchlässige Oberflächen findet in dieser Anfangsphase voraussichtlich in einer höheren Konzentration statt und wird als Verschmutzungsschock bezeichnet. Der Zweck des Rechners für die erste Spülung besteht darin, den Benutzern die Möglichkeit zu geben, diese Verschmutzungswerte für eine anfängliche Wassertiefe zu ermitteln.
Dem Benutzer stehen zwei Hauptoptionen zur Berechnung der Schadstoffbelastung zur Verfügung:
1. Wenn Benutzereingabe ausgewählt ist, gibt der Benutzer Werte für Folgendes ein:
- Niederschlagstiefe, P
- Fläche A
- Volumetrischer Abflusskoeffizient, Cv
- Schadstoffkonzentration cp für jeden Schadstoff p
Wenn Sie auf die Schaltfläche Berechnen klicken, wird das Gesamtvolumen wie folgt berechnet:
V = A.P.Cv
Die resultierende Schadstoffbelastung lp für jeden Schadstoff p wird dann wie folgt berechnet:
lp = V.cp
Die berechneten Werte für Gesamtvolumen und die gesamte Schadstoffbelastung werden dann auf der Registerkarte Berichte in Tabellenform dargestellt, siehe Abb. 1 unten:
|
|
|

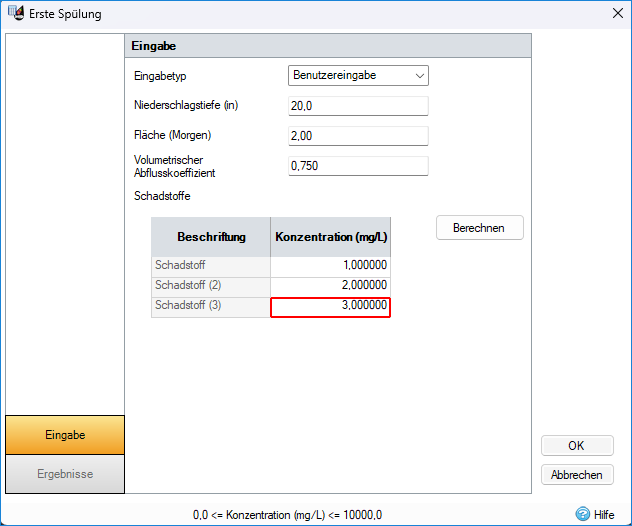

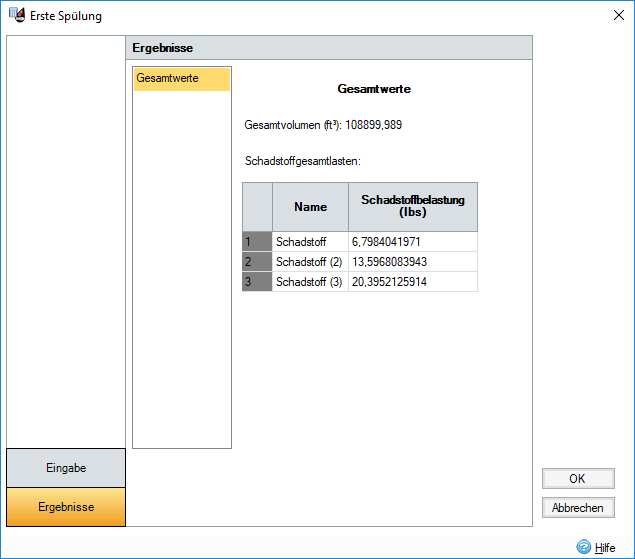

Abb. 1: Beispielsatz von Eingaben für die Benutzereingabe, und berechnete Ergebnisse auf der Registerkarte Berichte
2. Wenn Plandaten verwenden ausgewählt ist, gibt der Benutzer nur einen Wert für die Niederschlagstiefe P ein.
Wenn Sie auf die Schaltfläche Berechnen klicken, wird Folgendes berechnet:
- Volumen und Satz der Schadstoffbelastung für jeden Zuflussknoten aus dem aktuellen Entwurf
- Gesamtvolumen und gesamte Schadstoffbelastung für alle Zuflussknoten aus dem aktuellen Entwurf
Siehe Abb. 2 unten.
Der Benutzer kann dann in der Liste auf der linken Seite auf der Registerkarte Berichte auswählen, ob er das Gesamtvolumen und die gesamte Schadstoffbelastung oder das Volumen und die Schadstoffbelastung eines bestimmten Zuflussknotens auswählen möchte.
Für jeden Zuflussknoten wird das Volumen in Abhängigkeit von der Abflussmethode berechnet (kursiv):
- Konzentrationszeit: Zuflussknotenfläche * Abflusskoeffizient
- Zeitbereichsdiagramm: Gesamtfläche aus Zeitbereichsdiagramm * Abflusskoeffizient
- Andere Abflussmethoden: Zuflussknotenfläche
Bei einer Ganglinie wird die Niederschlagstiefe von der Registerkarte Eingabe ignoriert. Das Volumen einer Ganglinie ist der Bereich unter dem Diagramm für den Volumenstrom im Verhältnis zur Zeit der Ganglinie.
|
|
|

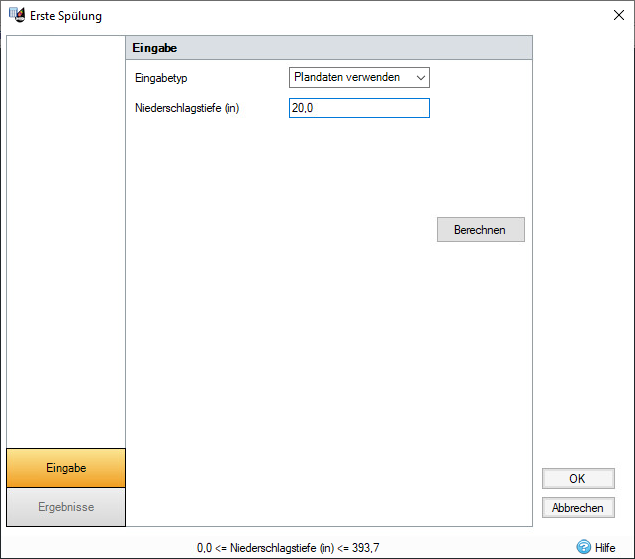

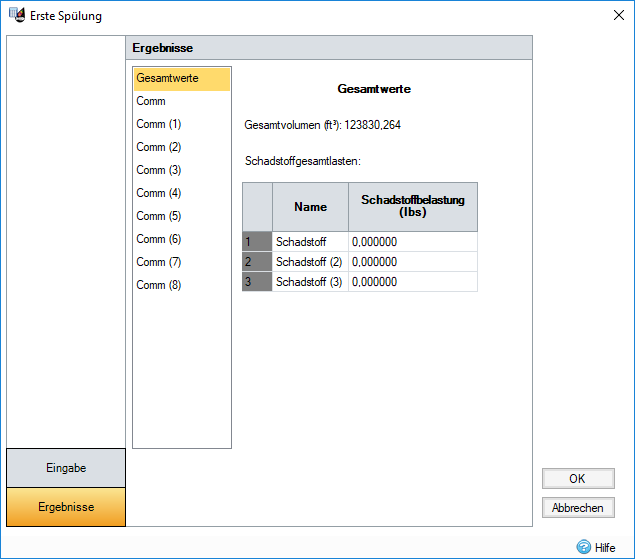

Abb. 2: Beispielsatz von Eingaben bei Auswahl von Plandaten verwenden, und berechnete Ergebnisse auf der Registerkarte Berichte
