Mit dem Werkzeug Lineal können Benutzer eine Polylinie zeichnen, um Längen und Neigungen oder eine Fläche im Plan zu messen.
Wenn das Linealsymbol in der Multifunktionsleiste Plan ausgewählt ist, zeigt ein Anzeigefenster die Ergebnisse der Messung in Echtzeit an.

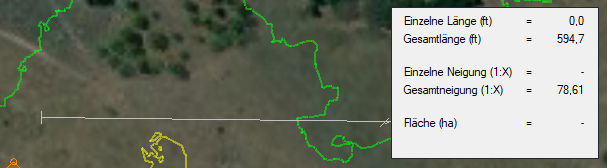

Messen von Längen und Neigungen
Um eine Länge oder Neigung zu messen, wählen Sie das Werkzeug Lineal aus, und klicken mit der linken Maustaste auf eine beliebige Stelle im Planfenster. Klicken Sie weiter mit der linken Maustaste, um Punkte hinzuzufügen, und klicken Sie mit der rechten Maustaste, um die aktuelle Linie zu beenden.
Einzelne Länge: Die Länge des letzten Segments
Gesamtlänge: Die Gesamtlänge entlang jedes Segments
Einzelne Neigung: Die Neigung des letzten Segments
Gesamtneigung: Die Nettoneigung vom Start- zum Endpunkt

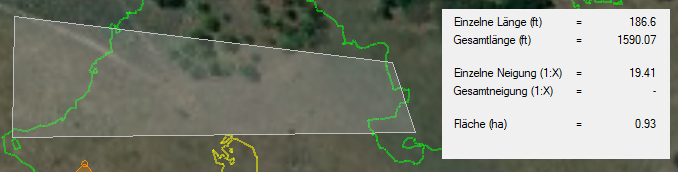

Flächenmessung
Um eine Fläche zu messen, wählen Sie das Werkzeug Lineal aus, und klicken mit der linken Maustaste auf eine beliebige Stelle im Planfenster, um den Startpunkt festzulegen. Klicken Sie weiter, um die zu messende Fläche zu zeichnen, und klicken Sie auf den ersten Punkt, um das Polygon zu schließen.
Fläche: Der durch das gezeichnete Polygon definierte Bereich.
Aktionen
Punkt hinzufügen: Klicken Sie mit der linken Maustaste auf den Plan.
Punkt entfernen: Drücken Sie
Zeichnung fertigstellen: Klicken Sie mit der rechten Maustaste auf den Plan, oder drücken Sie
Zeichnung abbrechen: Drücken Sie
Polygon schließen: Bewegen Sie den Mauszeiger über den ersten Punkt, und klicken Sie mit der linken Maustaste. Die Zeichnung muss mehr als zwei Segmente enthalten und darf keine sich kreuzenden Kanten aufweisen.
