So legen Sie Gelände-Ansichtseinstellungen fest

Sie können Sichtbarkeit und Einstellungen für Geländekonturlinien und Textbeschriftungen für die Höhe in der Ansicht steuern.

Anmerkung: Die Anzeigeeinstellungen werden für die Ansicht definiert und mit ihr gespeichert und können sich zwischen den Ansichten unterscheiden. Diese Anzeigekonfigurationen werden lokal gespeichert und stehen in allen Modellen, die Sie öffnen, zur Verfügung. Personen, die an Cloud-Modellen zusammenarbeiten, können Ansichten nach Bedarf anpassen, ohne dass dies Auswirkungen auf die Ansichtseinstellungen für andere hat.

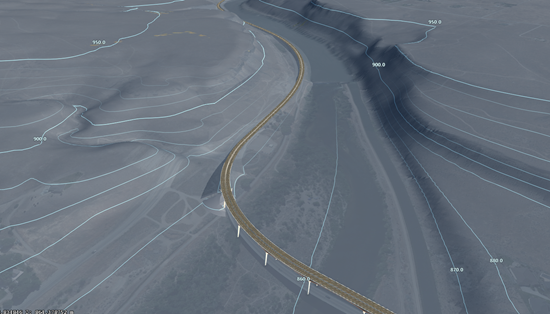

Gelände

Klicken Sie im Dropdown-Menü Ansicht auf , um die Ansichtseinstellungen für die aktive Ansicht zu konfigurieren.
Klicken Sie auf , um die Registerkarte für die Gelände-Einstellungen anzuzeigen.
Klicken Sie auf die Steuerelemente, um Konturlinien anzeigen und Text für Höhe anzeigen zu aktivieren bzw. zu deaktivieren, und passen Sie die Anzeige der Konturlinien und des Textes für die Höhe an.

Anmerkung: Text für die Höhe wird nur auf Hauptkonturlinien angezeigt.

Kontureinstellungen	Definition
Nebenintervall	Abstand zwischen den Nebenkonturlinien im gesamten Gelände innerhalb des in der Option Benutzerdefinierter Intervallabstand angegebenen Bereichs.
Hauptintervall	Abstand zwischen den Hauptkonturlinien (und dem Text für die Höhe, falls angezeigt) im gesamten Gelände innerhalb des in der Option Benutzerdefinierter Intervallabstand angegebenen Bereichs.
Benutzerdefinierter Intervallabstand	Gibt den Abstand an, in dem die Einstellungen für Nebenintervall und Hauptintervall angewendet werden. Für Gelände außerhalb dieses Bereichs werden Konturlinien und Textbeschriftungen für die Höhe dynamisch angezeigt, während Sie in der Ansicht navigieren.
Konturlinien anzeigen	Aktiviert bzw. deaktiviert die Anzeige von Konturlinien. Sie können den Linienstil mit den folgenden Optionen anpassen: Linienstärke Linienfarbe Schattenstärke Schattenfarbe
Text für Höhe anzeigen	Aktiviert bzw. deaktiviert die Anzeige des Textes für die Höhe für Geländekonturen. Sie können den Textstil mit den folgenden Optionen anpassen: Schriftgröße Schriftfarbe Schattenstärke Schattenfarbe Beschriftungen pro Kontur: Maximale Anzahl der angezeigten Texte für die Höhe pro Hauptkonturlinie. Abhängig von der Position der Konturlinie in der Ansicht weisen einige Linien möglicherweise nicht die maximale Anzahl von Beschriftungen auf. 1: Maximal eine Beschriftung pro Konturlinie in der Mitte des Bildschirms, wenn sich die Konturlinie über die gesamte Ansicht erstreckt. Beschriftungen für Linien, die sich nicht über die gesamte Ansicht erstrecken, werden in der Nähe der Bildschirmmitte positioniert. 2: Maximal zwei Beschriftungen pro Konturlinie (eine in jeder Bildschirmhälfte). 4: Maximal vier Beschriftungen pro Konturlinie (eine in jedem Bildschirmviertel). 8: Maximal acht Beschriftungen pro Konturlinie in der Nähe des Bildschirmrands. Bei Verwendung dieser Option bleibt die Bildschirmmitte frei.

Optional: Klicken Sie auf den Link Geländethemen bearbeiten, um die Geländethemen-Palette zu öffnen und die Ansicht basierend auf der Höhe weiter anzupassen.
