So zeigen Sie Gebäude in einer einzigen Farbe an

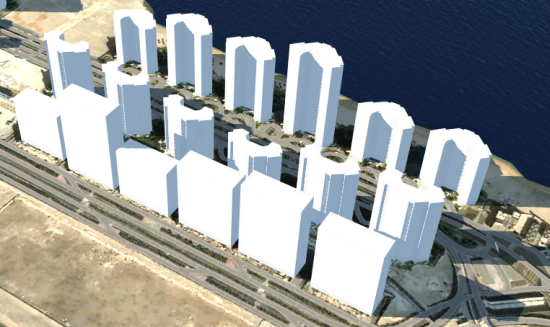

Zeigen Sie alle importierten oder skizzierten Gebäude mit einer einzelnen Farbe und einer einheitlichen Darstellung an.

In einigen Fällen kann eine realistische Visualisierung die Informationen verdecken, die ein Ingenieur oder Architekt hervorheben möchte. Möglicherweise möchten Sie die Formen von Gebäuden darstellen, aber mit einer einfachen Farbe (beispielsweise weiß), statt die dazugehörigen Fassaden- und Dachmaterialien zu verwenden. In dieser Präsentation können Sie andere Details, wie z. B. eine vorgeschlagene Trasse, visuell hervorheben.

Es gibt zwei Optionen für das Überschreiben der Farbe von Modellobjekten. Sie können abhängig von Ihren Modelldaten eine oder beide Methoden verwenden.

• Verwenden Sie die Konfigurationsoption Alle Materialien überschreiben, um die importierten Objekte in einem 3D-Modelldaten-Layer zu ändern.
• Bearbeiten Sie die Eigenschaften der ausgewählten Objekte im Modell, wie z. B. Gebäude.

So überschreiben Sie importierte Objekte in einem Daten-Layer

1. Klicken Sie auf Verwalten Inhalt , um die Gruppe Datenquellen zu öffnen.
2. Wählen Sie einen oder mehrere importierte Daten-Layer aus, und klicken Sie auf (Datenquelle konfigurieren).
3. Wählen Sie auf der Registerkarte 3D-Modell die Option Alle Materialien überschreiben aus.
4. Geben Sie die Farbe als Hexcode (#ffffff für weiß) ein, oder klicken Sie auf die Schaltfläche zum Durchsuchen, um eine Farbe aus der Palette auszuwählen.
5. Klicken Sie auf Schließen & aktualisieren.

So überschreiben Sie im Modell erstellte Objekte

1. Klicken Sie auf Verwalten Modell , um den Modell-Explorer zu öffnen.

2. Klicken Sie unter Tragwerke für Gebäude mit der rechten Maustaste, und klicken Sie auf Alle auswählen.

3. Legen Sie in der Gruppe Typ des Stapels die folgenden Eigenschaften auf weiß oder eine andere von Ihnen gewählte Farbe fest:

   • Manueller Stil
   • Basisfarbe
   • Dachmaterial

   Sie können auch mit der rechten Maustaste auf ein einzelnes Objekt im Modell klicken und die Farben überschreiben, wenn Sie nicht alle Objekte auf einmal ändern möchten.

4. Klicken Sie auf .

5. Wählen Sie die Registerkarte Modell generieren aus.

6. Wählen Sie Helligkeit der Fassade aus.

7. Klicken Sie auf , um das Modell neu zu generieren.

Verwenden Sie optional die Sonne/Himmel-Optionen, um Schatten wie gewünscht anzuzeigen.
