Parametrische Modelle - Registerkarte Komponentengrößen - Referenz
Anmerkung: Verwenden Sie das Teilfenster für die 3D-Vorschau im Dialogfeld zum Konfigurieren von parametrischen Modellen, um die Komponentengrößen für parametrische Brückenkomponenten und -konstruktionen, parametrische Tunnelsegmente und parametrische Gestaltungselemente visuell zu validieren.

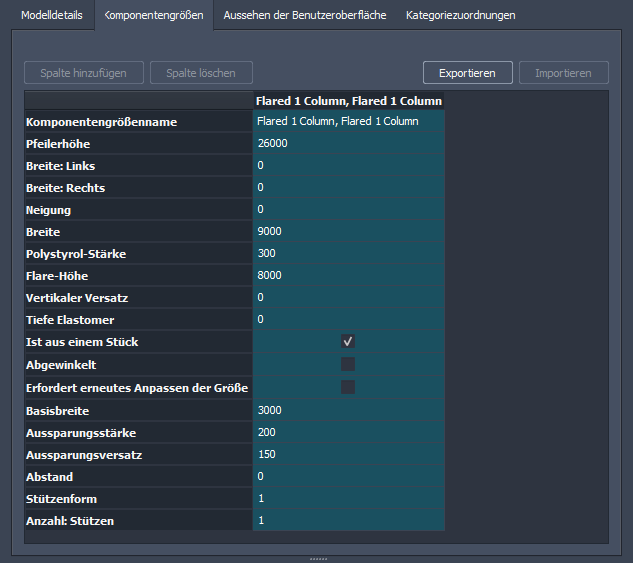

Komponentengrößen: Sie können mehrere Komponentengrößenvariationen für parametrische Komponenten erstellen, indem Sie die Attribute für jede einzelne Komponentengrößenspalte ändern.
Anmerkung: Jede Zeile für eine Komponentengrößenspalte enthält die Schlüsselbemaßungen für die jeweilige Komponente, die mithilfe von Werkzeugen der Infrastructure-Dienstprogramme für Teilelemente aus der Formvorlage in Autodesk Inventor exportiert und anschließend nach InfraWorks importiert wurden. Beim Erstellen eines parametrischen Modells in Autodesk Inventor können Sie wählen, welche Bemaßungen "Schlüsselbemaßungen" sind, die InfraWorks-Benutzern zur Bearbeitung auf der Registerkarte Komponentengrößen des Dialogfelds zum Konfigurieren parametrischer Modelle angezeigt werden. Weitere Informationen finden Sie unter
Informationen zu parametrischen Tiefbaustrukturmodellen.
Spalten hinzufügen oder löschen: Um neue Komponentengrößenvariationen zu erstellen, klicken Sie auf die Schaltfläche Spalte hinzufügen. Jede Spalte steht für eine neue Komponentengröße. Doppelklicken Sie auf einen Wert in einer Zeile für die ausgewählte Komponentengrößenspalte, und geben Sie neue Werte ein, um die betreffende Komponentengröße zu ändern. Klicken Sie auf eine Spalte und dann auf die Schaltfläche Spalte löschen, um die ausgewählte Komponentengrößenspalte zu entfernen.
Anmerkung: Wenn Sie eine Spalte hinzufügen oder löschen, wird der Katalog Komponente wählen mit den hinzugefügten oder entfernten Komponentengrößen aktualisiert. Das Hinzufügen einer zusätzlichen Komponentengröße auf der Registerkarte Komponentengrößen des Dialogfelds zum Konfigurieren parametrischer Modelle entspricht der Anzeige einer zusätzlichen Komponente im Katalog Komponente wählen.
Exportieren: Klicken Sie auf Exportieren, um Ihre Komponentengrößentabelle im JSON-Format in Ihrem lokalen System zu speichern.
Importieren: Klicken Sie auf Importieren, um eine Komponentengrößentabelle im JSON-Format aus Ihrem lokalen System zu laden.
