So fügen Sie der Bibliothek eine Brücke hinzu

Fügen Sie Brückenbaugruppen zur Palette Style als Vorlagen hinzu, die Sie für andere Brücken in Ihren Modellen wiederverwenden können.

Nehmen Sie die gewünschten Anpassungen an Ihren Brückenentwürfen vor, und verwenden Sie dann den Befehl Zur Bibliothek hinzufügen, um Ihre einzigartigen Brückenentwürfe zur Palette Style hinzuzufügen.

1. Erstellen oder ändern Sie eine Brücke in InfraWorks.

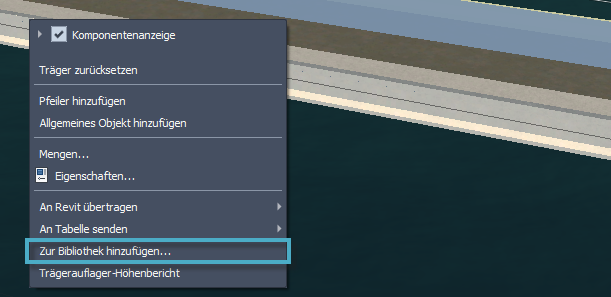

2. Klicken Sie bei ausgewählter Brücke mit der rechten Maustaste.

3. Klicken Sie im Kontextmenü auf Zur Bibliothek hinzufügen.



4. Geben Sie einen Namen für die neue benutzerdefinierte Brückenbaugruppe ein.

5. Klicken Sie auf OK.

   Ihre benutzerdefinierte Brückenbaugruppe wird in der Palette Style im Katalog Benutzerdefinierte Vorlagen auf der Registerkarte Brückenvorlagen gespeichert.

6. Um benutzerdefinierte Baugruppen zu verwenden, erstellen Sie eine Skizze, oder wählen Sie eine Brücke.

   Anmerkung: Während Brückenlänge und Anzahl der Pfeiler variieren können, werden Komponentendetails wie Außenträgertyp, Pfeilertyp und Stützentyp beibehalten, wenn Sie eine Brücke mit dem Befehl Zur Bibliothek hinzufügen zur Palette Style hinzufügen.

7. Klicken Sie im Stapel im Bereich Typ auf den orangefarbenen Text Baugruppe auswählen, und wählen Sie die benutzerdefinierte Vorlage aus dem Katalog Vorlage auswählen, der angezeigt wird.

   Anmerkung: Wenn die ausgewählte Brücke bereits einen anderen Baugruppenstil verwendet, klicken Sie auf den orangefarbenen Text für diesen Baugruppennamen im Bereich Typ des Stapels, und wählen Sie dann eine andere Baugruppe aus dem Katalog Vorlage auswählen.

8. InfraWorks bietet verschiedene vorgabemäßige Brückenvorlagen, die Sie auch zu einem beliebigen Zeitpunkt verwenden können. Wählen Sie eine Brückenvorlage über die Palette Style, um diese zu bearbeiten, oder passen Sie einen Brückentypfeld im Stapel an, um eine dieser Vorlagen zu verwenden.
