So überprüfen und ändern Sie Pfeilerfundament-Attribute

Wählen Sie einen Pfeilerfundamentstil für die Brücke aus dem Katalog parametrischer Pfeilerfundament-Komponenten, und bearbeiten Sie anschließend die Attribute der Pfeilerfundamente entsprechend.

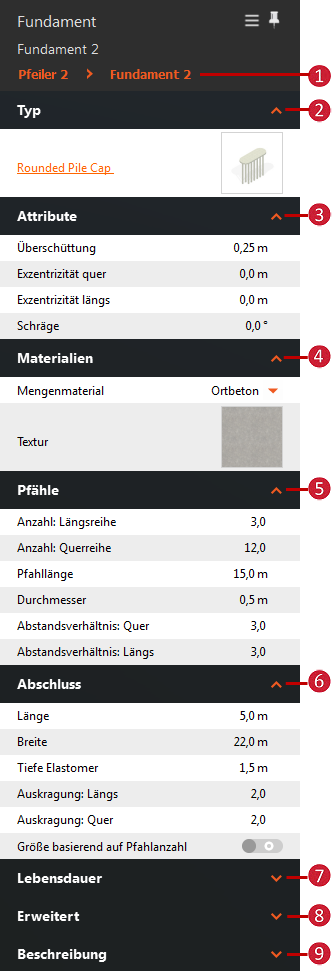

1. Wählen Sie das Pfeilerfundament. Attribute für das ausgewählte Pfeilerfundament werden im Stapel angezeigt.
2. Die meisten Attribute können im Stapel bearbeitet werden.

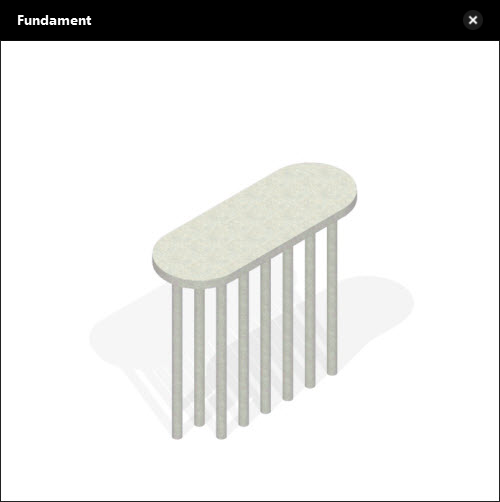

Klicken Sie auf den Pfeilerfundament-Namen, um alle Pfeilerfundamente in der ausgewählten Brücke anzuzeigen, und/oder wählen Sie ein anderes Pfeilerfundament, mit dem Sie arbeiten möchten. Typ Wählen Sie den orangefarbenen Namen des Pfeilerfundament-Komponentenstils, um einen anderen parametrischen Pfeilerfundament-Komponentenstil im Katalog auszuwählen. Klicken Sie auf die Miniaturansicht, um eine detailliertere Ansicht des aktuellen Pfeilerkomponentenstils anzuzeigen. Bearbeiten Sie Attribute wie Schräge, Versatz und Höhe über Boden. Materialien Erweitern Sie das Dropdown-Menü, um Volumenmaterialien zu ändern. Wählen Sie zwischen Fertigbeton, CIP-Beton, Stahl oder Anderes Volumenmaterial. Auf diese Weise werden Materialmengen für die Brücke neu berechnet. Weitere Informationen erhalten Sie unter So überprüfen Sie Brückenmaterialmengen. Klicken Sie auf die Textur-Miniaturansicht, um einen Katalog der verfügbaren Pfeilerfundament-Texturen anzuzeigen. Doppelklicken Sie auf einen neuen Texturstil, um ihn auf das ausgewählte Pfeilerfundament anzuwenden. Diese Stile werden im Katalog für Materialien/Brückenstile gespeichert. Ändern Sie Fundamentpfahl-Attribute wie Anzahl, Länge, Durchmesser und Abstand. Möglicherweise sind je nach ausgewähltem Pfeilerfundament-Komponentenstil unterschiedliche Optionen verfügbar. Anmerkung: Verschiedene Attribute können gemäß dem gewählten Pfeilerfundament-Komponentenstil bearbeitet werden. Wenn Sie beispielsweise einen Pfeilerfundament-Komponentenstil mit einer Welle auswählen, wird die Gruppe Welle im Stapel sichtbar. Abschluss Ändern Sie Abschlussattribute wie Länge, Breite, Tiefe und Auskragung. Schalten Sie die Größe basierend auf der Pfahlanzahl um, um die Anzahl der Pfahlreihen zur Bestimmung der Länge und Breite des Pfeilerfundament-Abschlusses zu verwenden. Fügen Sie Werte für Erstellungs- und Abschlussdatum hinzu, wenn Sie die Modellzeit verwenden möchten. Ordnen Sie Datenquelleneigenschaften zum ausgewählten Pfeilerfundament zu, und fügen Sie eine Verknüpfung oder QuickInfo hinzu. Informationen unter: Informationen zum Erstellen von Verknüpfungen, QuickInfos und Wasserzeichen. Geben Sie optional eine Beschreibung ein.
