So fügen Sie parametrische Brücken- oder Tunnelkomponenten zur Stilpalette hinzu

Sie können parametrische IPT-, IAM- oder RFA-Modelldateien verwenden, um Teile oder Baugruppen parametrischer Brücken- oder Tunnelkomponenten zur Stilpalette hinzuzufügen, und mit ihnen in Ihren InfraWorks-Tiefbaustrukturprojekten zu arbeiten.

Verwenden Sie Autodesk Inventor zum Erstellen und Konfigurieren von parametrischen IPT-oder IAM-Modelldateien für die Verwendung in Autodesk InfraWorks.

Verwenden Sie Autodesk Revit zum Erstellen und Konfigurieren von parametrischen RFA-Modelldateien für die Verwendung in Autodesk InfraWorks.

1. Klicken Sie auf Verwalten .

2. Führen Sie auf der linken Seite der Stilpalette einen Bildlauf nach unten durch und klicken Sie auf die Registerkarte Parametrische Modelle.

3. Doppelklicken Sie auf den Brücken- oder Tunnelkatalog, um ihn zu öffnen.

   Sie können neue parametrische Komponenten zu den Katalogen für Widerlager, Tafel, Fundamente, Träger, Pfeiler oder Tunnelsegmente hinzufügen. Sie können bei Bedarf auch einen neuen Katalog erstellen.

   Anmerkung: Sie können im Abschnitt Katalogbearbeitung oben in der Stilpalette auf klicken, um einen neuen Katalog hinzuzufügen.

4. Doppelklicken Sie auf den gewünschten Brücken- oder Tunnelkomponentenkatalog, um ihn zu öffnen. Wenn Sie beispielsweise ein neues Pfeilerkomponentenmodell hinzufügen möchten, doppelklicken Sie auf den Katalog mit Pfeilern.

5. Sie können im Abschnitt Stilbearbeitung unten in der Stilpalette auf , um ein neues parametrisches Modell zum ausgewählten Katalog hinzuzufügen.

6. Klicken Sie im Dialogfeld zum Definieren neuer parametrischer Modelle auf .

7. Wählen Sie eine parametrische Modelldatei auf Ihrem System aus, und klicken Sie auf Öffnen.

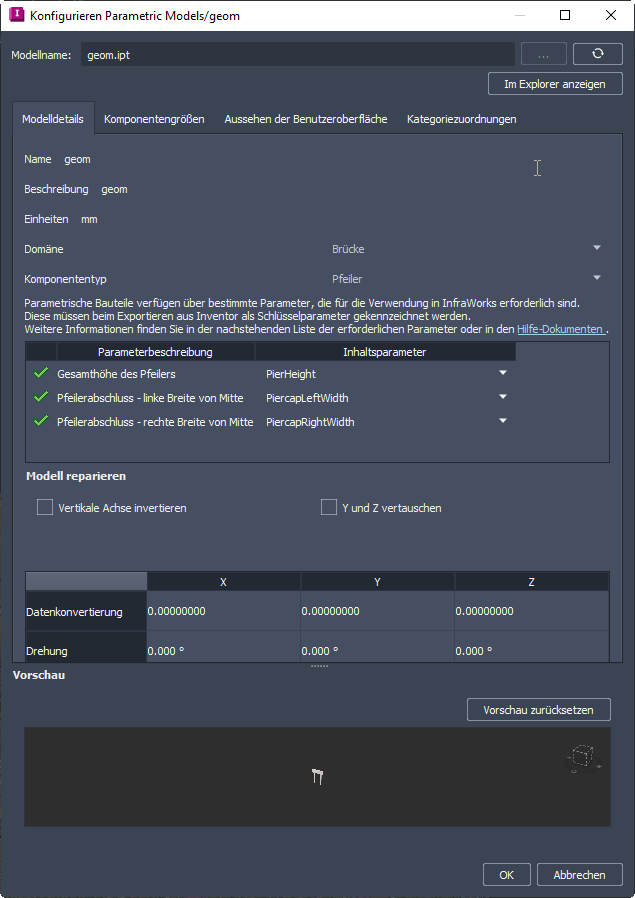

   Attribute des geöffneten parametrischen Modells werden auf den Registerkarten Modelldetails, Komponentengrößen und Aussehen der Benutzeroberfläche angezeigt.

   Anmerkung: Maßeinheiten sind schreibgeschützte Werte, die durch die Maßeinheiten bestimmt werden, die in Autodesk Inventor für die Erstellung der Formvorlage verwendet wurden.

8. Die Werte für Name und Beschreibung werden durch die Attribute in der parametrischen Quelldatei bestimmt. Sie können diese Werte ändern, um den Namen und die Beschreibung zu ändern, die beim Konfigurieren von Brückenkonstruktionen im Komponentenauswahlkatalog angezeigt werden.

9. Geben Sie eine Domäne und einen Komponententyp an.

   Die Attribute Domäne und Komponententyp auf der Registerkarte Modelldetails für eine neue parametrische Brücken- oder Tunnelkomponente müssen angegeben werden, wenn Sie ein neues Modell hinzufügen. Nachdem Sie ein Modell hinzugefügt haben, sind diese Werte schreibgeschützt und können nicht geändert werden.

   Anmerkung: Wenn die Domäne und der Komponententyp auf Nicht zugewiesen festgelegt sind, können Sie die Komponente nicht in InfraWorks verwenden.

   Informationen zum Ändern der Komponentengrößen, des Aussehens der Benutzeroberfläche oder der Revit-Kategoriezuordnung für das parametrische Modell finden Sie unter So ändern Sie parametrische Brücken- und Tunnelkomponenten.

10. Klicken Sie zum Abschluss auf OK.

    Vorgabemäßig werden neue parametrische Brücken- und Tunnelkomponentenstile zu Ihrem Modellressourcenordner unter C:\Benutzer\%Benutzername%\Eigene Dokumente\...\unver\Content\Parts hinzugefügt.

    Anmerkung: Wenn das InfraWorks-Modell mit einem Autodesk Docs-Projekt synchronisiert wird, können andere Mitglieder des Projekts auf parametrische Brücken- und Tunnelkomponentenstile, die Sie dem Modell hinzugefügt haben, zugreifen und diese verwenden, nachdem sie eine lokale Kopie des Cloud-Modells heruntergeladen haben.
