So ändern Sie Pfeilerattribute

Pfeiler werden vorgabemäßig beim Erstellen einer Brücke generiert. Wählen Sie Pfeilerstile für Ihre Brücke aus einem Katalog parametrischer Pfeilerkomponenten, und bearbeiten Sie Pfeilerattribute im Stapel. Sie können Pfeiler im Ansichtsbereich manuell verschieben, drehen oder entfernen.

Anmerkung: Brückenpfeiler werden mit den verschiedenen Transformations- und Drehen-Gizmos verschoben und gedreht. Sie können die Anzahl der Pfeiler einer Brücke im Stapel ändern. Um einen Pfeiler manuell von einer Brücke zu löschen, wählen Sie einen Pfeiler und drücken Sie anschließend die ENTF-TASTE.

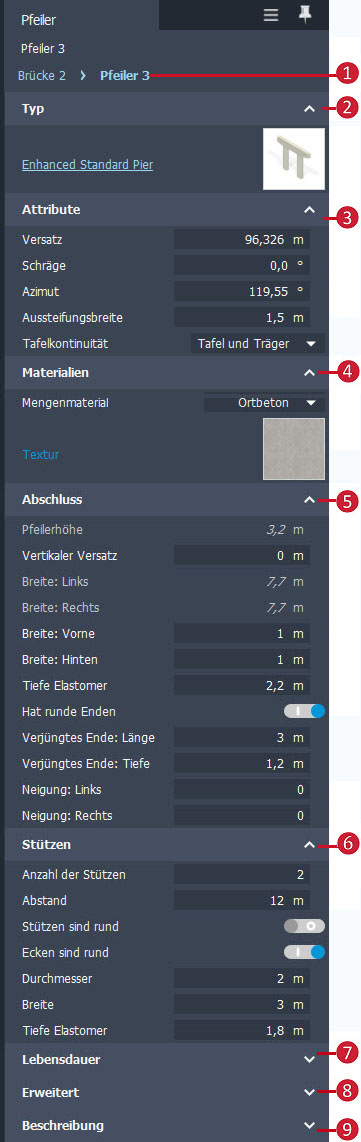

  1. Wählen Sie die Brücke, und klicken Sie erneut auf einen Pfeiler, um ihn auszuwählen. Attribute für den Pfeiler werden im Stapel angezeigt.
  2. Die meisten Attribute für den ausgewählten Pfeiler sind im Stapel bearbeitbar.

  1. Klicken Sie auf den aktuellen Pfeilernamen, um alle Pfeiler in der Brücke anzuzeigen, und/oder wählen Sie einen anderen Pfeiler, mit dem Sie arbeiten möchten.
  2. DIN
    • Wählen Sie den orangefarbenen Namen des Pfeilerfundament-Komponentenstils, um einen anderen parametrischen Pfeilerfundament-Komponentenstil im Katalog auszuwählen.

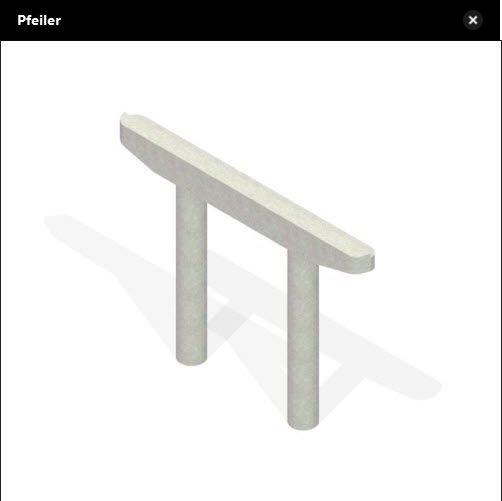

    • Klicken Sie auf die Miniaturansicht, um eine schematische Ansicht des aktuellen Pfeilerkomponentenstils anzuzeigen.
  3. Bearbeiten Sie Attribute wie Schräg, Versatz und Azimut.
  4. Materialien
    • Erweitern Sie das Dropdown-Menü, um Volumenmaterialien zu ändern. Wählen Sie zwischen Fertigbeton, CIP-Beton, Stahl oder Anderes Volumenmaterial. Auf diese Weise werden die Materialmengen für Ihre Brücke neu berechnet. Weitere Informationen erhalten Sie unter So überprüfen Sie Brückenmaterialmengen.
    • Klicken Sie auf die Textur-Miniaturansicht, um einen Katalog der verfügbaren Pfeiler-Texturstile anzuzeigen. Doppelklicken Sie auf einen neuen Texturstil, um ihn auf den ausgewählten Pfeiler anzuwenden. Diese Stile werden im Katalog für Materialien/Brückenstile gespeichert.
  5. Abschluss: Ändern Sie Eigenschaften des Pfeilerkomponentenstils (wie Abschluss und Stützen). Möglicherweise sind je nach ausgewähltem Pfeilerkomponentenstil unterschiedliche Optionen verfügbar.
  6. Stütze: Ändern Sie Eigenschaften des Pfeilerkomponentenstils (wie Abschluss und Stützen). Möglicherweise sind je nach ausgewähltem Pfeilerkomponentenstil unterschiedliche Optionen verfügbar.
  7. Fügen Sie Werte für Erstellungs- und Abschlussdatum hinzu, wenn Sie die Modellzeit verwenden möchten.
  8. Ordnen Sie Datenquelleneigenschaften zum ausgewählten Pfeiler zu, und fügen Sie eine Verknüpfung oder QuickInfo hinzu. Informationen unter: Informationen zum Erstellen von Verknüpfungen, QuickInfos und Wasserzeichen.
  9. Geben Sie optional eine Beschreibung ein.
