So öffnen Sie InfraWorks-Modelldaten in Autodesk Civil 3D

Autodesk Civil 3D-Benutzer, die InfraWorks lokal installiert haben, können ein InfraWorks-Modell direkt in Civil 3D öffnen. Ein Autodesk Civil 3D-Benutzer kann InfraWorks-Modelldaten auch in Autodesk Civil 3D übernehmen, indem er eine aus dem InfraWorks-Modell exportierte IMX-Datei referenziert.

1. Erstellen Sie Ihren konzeptuellen Entwurf in einem InfraWorks-Modell.

2. Schließen Sie das Modell, bevor Sie es in Autodesk Civil 3D öffnen. Anmerkung: Wenn Sie das Modell in Autodesk Civil 3D öffnen (nächster Schritt), wird der Vorschlag bzw. das Hauptmodell angezeigt, der bzw. das beim Schließen des Modells angezeigt wurde.

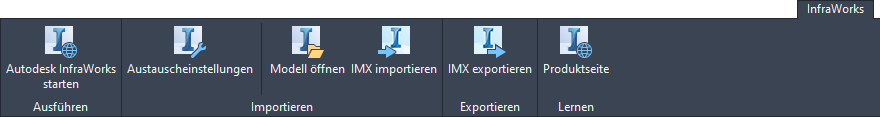

3. Öffnen Sie Autodesk Civil 3D, und klicken Sie auf der Registerkarte Autodesk InfraWorks auf Modell öffnen oder IMX importieren.



4. Klicken Sie im Dialogfeld InfraWorks-Modell öffnen auf . Geben Sie ein zu öffnendes InfraWorks-Modell an. Sie können ein lokales InfraWorks-Modell angeben, indem Sie eine SQLITE-Datei auswählen. Stattdessen können Sie auch eine IMX-Datei auswählen, die aus InfraWorks exportiert wurde. Anmerkung: Befolgen Sie zum Exportieren von InfraWorks-Modelldaten nach IMX zur Verwendung in Autodesk Civil 3D die allgemeinen Anweisungen für den IMX-Export, und schließen Sie anschließend InfraWorks.

5. Wenn das Koordinatensystem der Autodesk Civil 3D-Zeichnung wie folgt angezeigt wird geben Sie ein Koordinatensystem an. Autodesk Civil 3D unterstützt keine Koordinatensysteme, die Breitengrad-/Längengrad-Koordinaten verwenden. Für InfraWorks-Benutzer, die das Austauschen von Modelldaten mit Autodesk Civil 3D planen, wird empfohlen, die Richtlinien im Abschnitt zu Koordinatensystemen und Einheiten unter Informationen zum Austauschen von Daten zwischen Autodesk Civil 3D und Autodesk InfraWorks zu beachten.

6. Wenn Sie in Schritt 4 eine InfraWorks SQLITE-Datei ausgewählt haben, können Sie den gesamten InfraWorks-Modellumfang verwenden oder einen relevanteren Bereich angeben.

   • Klicken Sie auf Grenzen des InfraWorks-Modells, um das gesamte Modell zu öffnen.
   • Klicken Sie auf Relevanter Bereich, und klicken Sie anschließend auf Bereich auswählen. Diese Option aktiviert die Anzeige von Online-Kartendaten in der Autodesk Civil 3D-Zeichnung und ermöglicht Ihnen die Auswahl eines Bereichs in der Karte. Wenn Sie einen Bereich der Karte auswählen, dient das Auswahlrechteck als Begrenzung für die DGMs, die in Autodesk Civil 3D importiert werden. Andere Objekte wie Straßen, die sich innerhalb des Auswahlfensters befinden oder es queren, werden vollständig in Autodesk Civil 3D importiert.
   Tipp: Mit der Option Relevanter Bereich zur Begrenzung der Fläche, die importiert wird, kann der Befehl schneller verarbeitet werden.

7. Geben Sie die gewünschten Objekteinstellungen an. Die Objekteinstellungsdatei gibt an, welche Typen von InfraWorks-Modellobjekten in Autodesk Civil 3D importiert werden, und legt auch die Einstellungen für die Objekte fest. Sie können mehrere Dateien für unterschiedliche Szenarien einrichten. Weitere Informationen finden Sie unter So konfigurieren Sie Einstellungen für den Austausch zwischen Autodesk InfraWorks und Autodesk Civil 3D.

8. Klicken Sie auf Modell öffnen. Autodesk Civil 3D führt eine Konvertierung der InfraWorks-Modellobjekte durch, wenn Sie InfraWorks-Modelldaten in Autodesk Civil 3D übernehmen.

   InfraWorks-Modellobjekt	wird … Autodesk Civil 3D-Zeichnungsobjekt
   Gelände	Triangulierte DGMs
   Planversorgungseinrichtungen	Kanalnetze (nicht definiert)
   Planstraßen	Achsen
   Komponentenstraßen	Achsen, Geländelängsschnitte
   Knotenpunkte	Knotenpunkte mit Randachsen
   Kreisverkehre	Kreisverkehre mit Achsen und Geländelängsschnitten. Weitere Informationen finden Sie unter So importieren Sie InfraWorks-Kreisverkehre in Autodesk Civil 3D.
   Brücken	3D-Volumenkörper (einzelne Brückenkomponenten sind separate Elemente)
   Entwässerungsnetze	Kanalnetze (Entwässerung)
   Überdeckungsflächen	3D-Polylinien
   Wasserflächen	3D-Polylinien

   Anmerkung; Weitere Informationen finden Sie unter Informationen zum Austauschen von Daten zwischen Autodesk Civil 3D und Autodesk InfraWorks.
