Formen mit Stempeln

In den folgenden Abschnitten werden zwei Methoden für die Anwendung von Stempeln beim Formen beschrieben.

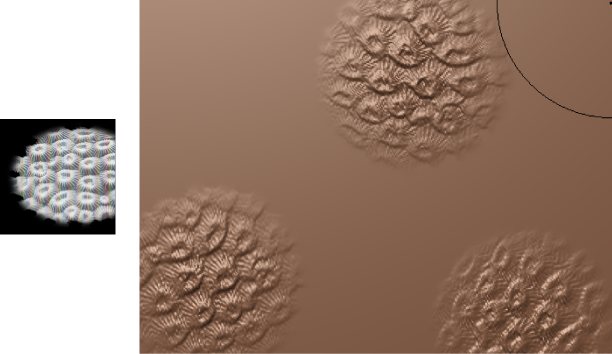

Formen eines einzelnen Stempels mithilfe des Werkzeugs Aufdruck

Mit dem Werkzeug Aufdruck können Sie ein einzelnes Exemplar eines Stempelbilds auf das Modell anwenden. Die Funktion Aufdruck ist hilfreich für das Anwenden von erhöhten oder eingelassenen Elementen, wie Schaltflächen, Logos usw. Sie können das aufgedruckte Stempelbild bei der Anwendung auf das Modell skalieren.

1. Wählen Sie Aufdruck aus.

3. Beim Ziehen wird das Stempeldetail angezeigt und an der Position, an der Sie klicken, entweder skaliert oder gedreht. Das Bild wird sofort im betreffenden Bereich als einzelner Stempel angewendet.

Ändern des Aufdrucks eines Stempels

Sie können mit der Eigenschaft Stempelversatz einen Stempel so konfigurieren, dass er einen tieferen Aufdruck auf einer Fläche hinterlässt.

Der Vorgabewert lautet 0,00, d. h. dass schwarze Bereiche des Stempelbilds keinen Stempelaufdruck auf der Oberfläche hinterlassen und die Verformungsstärke bis zum Erreichen von Weiß zunimmt.

Ein Stempelversatz von 0,50 bedeutet, dass schwarze Bereiche des Stempelbilds die Modelloberfläche mit einer Verformung von -50 % eindrücken und weiße Bereiche eine Erhebung von +50 % aufweisen.

Vergleich: vorgabemäßiger Stempelversatz und Einstellung von 0,50
