Manuelle Registrierung

Verfeinern Sie den Scan, indem Sie gemeinsame Punkte in zwei Scans manuell registrieren.

Die manuelle Registrierung ist während des Registrierungsprozesses jederzeit verfügbar. Wenn Sie die automatische Registrierung verlassen, werden bereits abgeschlossene Registrierungen kompiliert, und Sie können den Registrierungsprozess über den standardmäßigen manuellen Arbeitsablauf abschließen.

In einigen Fällen kann die automatische Registrierung nicht genügend übereinstimmende Daten finden, um einen Scan korrekt hinzuzufügen. In diesen Fällen werden Sie aufgefordert, die nicht registrierten Scans manuell zu registrieren.

Die automatische Registrierung ist auch während des gesamten manuellen Registrierungsvorgangs aktiv. Es wird geprüft, ob der aktiv ausgewählte Scan auf der rechten Seite mit dem ausgewählten Scan in der Scangruppe auf der linken Seite zusammenpasst. Bei einer Übereinstimmung oder möglichen Übereinstimmung werden Sie aufgefordert, die Funktion zur automatischen Registrierung zu verwenden.

Die Auswahl unterschiedlicher aktiver Scans auf der linken und rechten Seite liefert basierend auf den beiden derzeit sichtbaren Scans verschiedene Erfolgsstufen beim Abgleich der automatischen Registrierung. Die Registrierung erfolgt jedoch für die gesamte Scangruppe. Der folgende Screenshot zeigt die Kombination aus manueller und automatischer Registrierung:

Die manuelle Registrierung kann mit der Cloud-zu-Cloud-Methode anstelle oder bei einem Fehler der automatischen Registrierung durchgeführt werden. Das Werkzeug kann während des Registrierungsprozesses über den unteren Werkzeugkasten aufgerufen werden. Die manuelle Registrierung ist außerdem nur in ReCap Pro verfügbar.

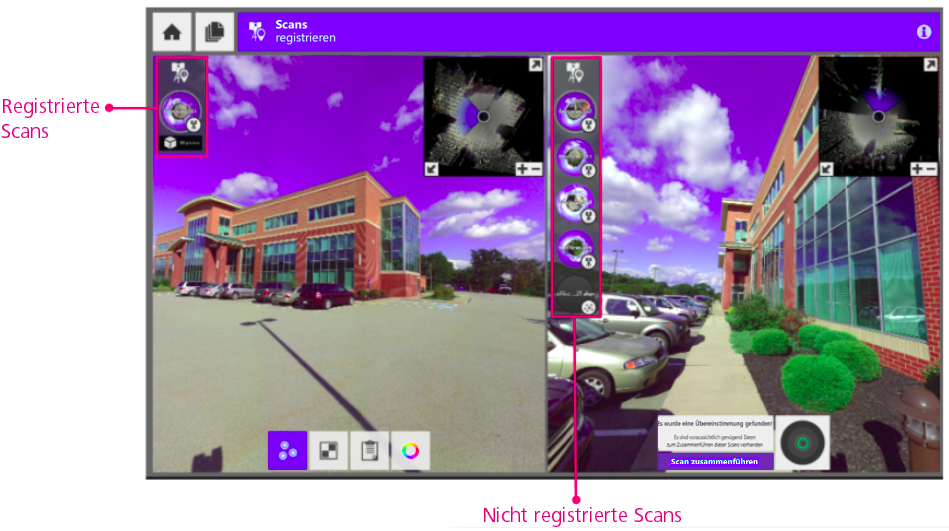

Der linke Bereich enthält die primäre Scangruppe, die Sie registrieren. Diese enthält nicht registrierte Scans, die nach der korrekten Registrierung vom rechten in den linken Fensterbereich verschoben werden. Um einen Scan zu registrieren, wählen Sie in jedem Bereich einen Scan aus, und platzieren Sie drei Punkte an den entsprechenden Positionen dazwischen. Für jeden Scan sind mindestens drei Punkte erforderlich, und für jeden Punkt müssen X-, Y- und Z-Koordinaten angegeben werden.

3D-Vorschau

Während der Registrierung können Sie die aktuell registrierte 3D-Punktwolke durch Klicken auf die Schaltfläche 3D-Vorschau überprüfen. Im Fenster 3D-Vorschau können Sie die Scans für die Vorschau auswählen.

Automatischer Vorschlag

1. Laden Sie in jeden Bereich zwei Scans, die sich visuell überschneiden. Bei jeder Änderung der geladenen Scans wird der automatische Vorschlag zurückgesetzt.
2. Nach einigen Sekunden sollte die Anzeige auf der rechten Seite das automatische Ergebnis anzeigen.
3. Um den Vorschlag zu überprüfen, platzieren Sie den Mauszeiger an einer beliebigen Stelle im Vorschlags-Widget. Der neue Scan wird in einem Top-Down-Bild über die registrierte Gruppe überlagert angezeigt.
4. Um den Vorschlag zu übernehmen, klicken Sie auf Scan zusammenführen. Der neue Scan wird vollständig in der registrierten Gruppe auf der linken Seite registriert.

Mit derselben Logik kann ein ganzer Satz nicht registrierter Scans vorab durchsucht werden. Alle hochwertigen Übereinstimmungen können automatisch übernommen und die zugehörigen Scans registriert werden.

Manuelles Registrieren nicht registrierter Scans nach Fehlschlagen des automatischen Vorschlags

1. Platzieren Sie drei Punkte (grün/blau/rot) als Abgleichspunkte im linken und rechten Scan.

2. Nachdem die drei Abgleichspunkte platziert wurden, zeigt ReCap die anfängliche Registrierungsqualität farbig an.

3. Wenn Sie den Mauszeiger auf den runden Qualitätsindikator bewegen, wird eine Vorschau des ersten Registrierungsergebnisses angezeigt. Sie können das Ergebnis übernehmen und auf Scan zusammenführen klicken, damit ReCap das Registrierungsergebnis weiter verfeinern kann.

   Anmerkung: Wenn das Ergebnis gelb oder rot angezeigt wird, können Sie die anfängliche Registrierung verfeinern, indem Sie die Platzierung der Abgleichspunkte aktualisieren.

   Sie können die Platzierung durch Ziehen verschieben oder die alte Platzierung löschen und eine neue Platzierung erstellen.

4. Nach dem Klicken auf Scan zusammenführen wird das Registrierungsergebnis in ReCap verfeinert. Wenn das verfeinerte Ergebnis in Ordnung ist, wird der Scan im rechten Bereich automatisch in die linke Gruppe verschoben. Andernfalls können Sie in ReCap das verfeinerte Ergebnis überprüfen und dann entweder ablehnen oder genehmigen.
