Vom Benutzer generiertes Material innerhalb des Projekts. Kann Anmerkungen, Messungen und Markierungen enthalten.
Öffnen oder Anhängen von indizierten Scan-Dateien in anderer Autodesk-Software, um einen realistischen Kontext für 3D-Modelle bereitzustellen.
Ermöglicht die Begrenzung der Anzeige in der Punktwolke. Es gibt zwei Methoden zum Zuschneiden:
Während der Indizierung: Beim Importieren von Scan-Dateien können Sie die Größe einer Punktwolke festlegen, indem Sie einen Bereich festlegen, der Folgendes angibt:
Im Projektbildschirm: Wählen Sie einen Bereich der Punktwolke aus, und geben Sie an, ob innerhalb oder außerhalb der Begrenzungen zugeschnitten werden soll.

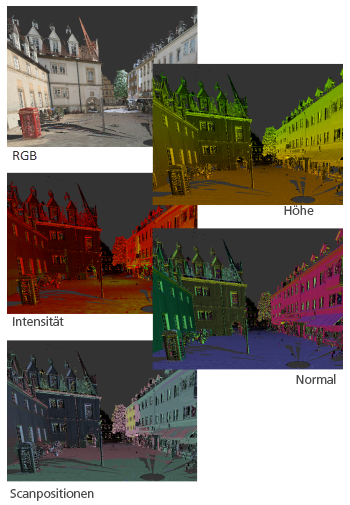

Eine Methode zum Abrufen von Informationen zu einer Punktwolke, indem diese in Farben dargestellt wird, die z. B. die Höhe, Intensität und Normalenrichtungen angeben.

Ein Anzeigestil, der auf der Verdunkelung von Punkten basiert, die so abgeleitet werden, dass sie auf derselben Ebene liegen.

Eine Ansicht des Modells, in der die Z-Achse nach oben zeigt. Sie können einen Farbmodus für die Höhe festlegen, der die Höhe verschiedener Elemente in der Punktwolke mithilfe von Farben kennzeichnet.
Ein Werkzeug, mit dem ein Bereich ausgewählt wird, der durch die ausgewählten Punkte begrenzt ist. Dies ist besonders nützlich, um unregelmäßig geformte Bereiche auszuwählen.
Die Grenzen der Kameraansicht. Diese Option wird in den Voreinstellungen festgelegt.

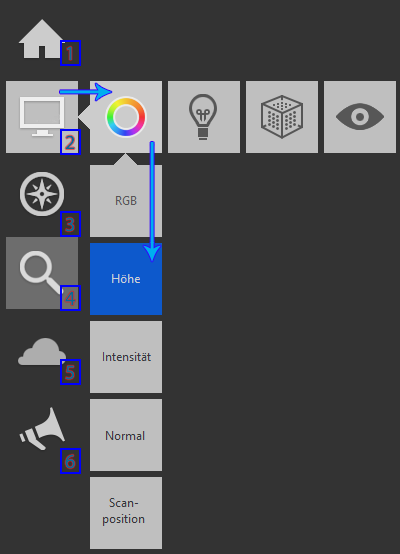

In der Benutzeroberfläche eine Reihe von Kacheln (oder Schaltflächen), die erweitert und ausgeblendet werden, wenn der Cursor über die Basiskachel bewegt wird.

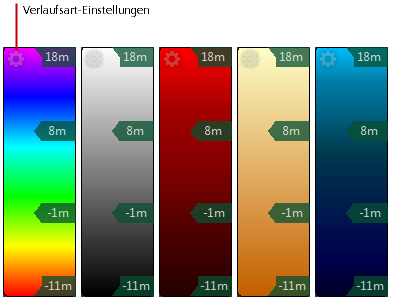

Ein lineares Farbband, das die Höhe oder die Materialien (Intensität) darstellt. Sie können eines von fünf vordefinierten Farbschemata verwenden oder eine benutzerdefinierte Verlaufsart erstellen.

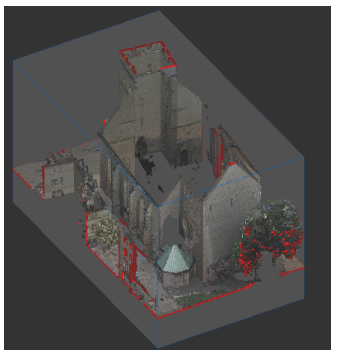

Eine Methode zum Hervorheben des Schnittpunkts von Punkten mit den Grenzen eines Begrenzungsfelds.

Diese werden auch Tastaturkurzbefehle genannt und bezeichnen den Vorgang, wenn der Benutzer eine einzelne Taste oder Tastenkombination drückt, um einen Befehl auszuführen. Im Falle von ReCap können diese Aktionen auch die Maus umfassen. Eine Liste der Tastaturbefehle auf dem Hauptbildschirm finden Sie hier.
Der Prozess der Strukturierung einer unbearbeiteten Scandatei, sodass sie in einem CAD-Produkt geöffnet werden kann.
Farbmodus, der Farbton, Farbstärke und Sättigung steuert.
Gibt an, ob die Beleuchtungsrichtung von einer Seite, von zwei Seiten oder allgemeiner sein soll.

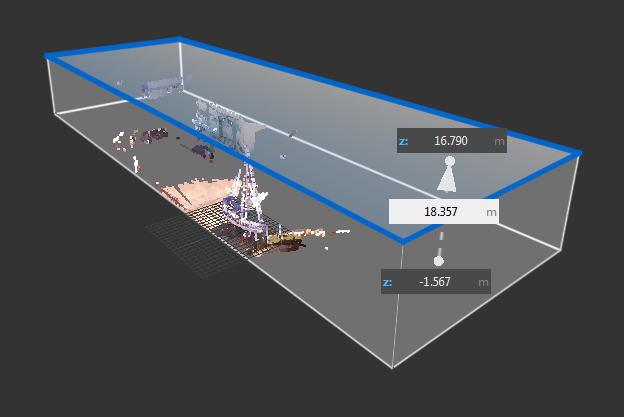

Ein temporäres 3D-Feld, das die sichtbaren Grenzen der Punktwolke definiert.

Gängige 3D-Modellierungsart mit einer Sammlung von Scheitelpunkten, Kanten und Flächen, die die Form eines Objekts darstellen. Die Netzmodellierung ermöglicht Funktionen wie Knickung, Freiformerstellung und Glättung.
Eine Top-Down-Karte des Projekts mit interaktiven Punkten, die mit einzelnen Scans verknüpft sind.
Systemeigener Begriff. Diese sollten nur für die Navigation durch strukturierte Scan-Datentypen angezeigt werden. Im Wesentlichen geben Spiegelkugeln den Ursprung des Laserscans wieder und bieten RealView-Zugriff.
Objekte (z. B. Vektoren oder Linien), die lotrecht zu einem anderen Objekt liegen. In ReCap kann die Punktwolkennormale dabei helfen, Oberflächen zu ermitteln.
Diese Cloud-basierte Datenservice-Funktion konvertiert Ihre Laserscan-Gruppen in vernetzte 3D-Modelle und kann komplexe Daten in reale Objekte aufgliedern.
Orthogonaler Messmodus. Misst nur im rechten Winkel/beschränkt den Cursor auf horizontale oder vertikale Richtungen.
Eine Luftaufnahme, die geometrisch in einen einheitlichen Maßstab korrigiert wurde. Das Foto weist letztendlich die gleiche Verzerrungsfreiheit wie eine Karte auf.
Die Wissenschaft, Fotografie zum Messen von Abständen zwischen Objekten zu verwenden. Es können genaue Oberflächenpunkte zugeordnet werden, die zum Erstellen von Netzen verwendet werden.
Speziell für ReCap (Pro). Wenn dieser Modus aktiv ist, erkennt das Abstandswerkzeug automatisch zylindrische Objekte unter dem Cursor.
Ein Objekt bzw. Daten, das bzw. die eine einzelne Koordinatenposition (x,y,z) einnimmt.
Eine Reihe von Punkten, die häufig die Außenfläche eines Objekts darstellen.
Ein Teil einer Punktwolke, in dem alle Punkte planar ausgerichtet sind.
Ermittelt fehlerhafte Punkte und kann Objekte (z. B. Personen oder Fahrzeuge) entfernen (bereinigen), die sich in einer statischen Umgebung fortlaufend bewegen.

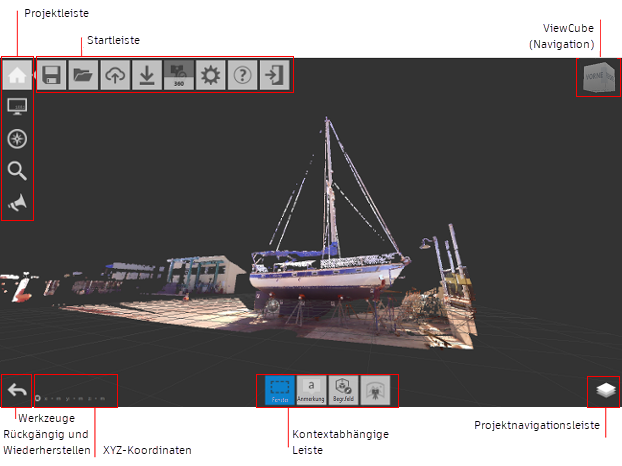

Der Bildschirm, in dem Sie Aspekte einer indizierten Punktwolke anzeigen und ändern können.

Format für Realitätserfassungs-Scans speziell in ReCap. Beim Importieren konvertiert das Programm Daten in das RCS-Format, das von anderen Autodesk-Anwendungen gelesen werden kann.
360°-Panoramamodus, in dem Benutzer wie in der Realität durch das Projekt navigieren können.
Die Registrierung ist spezifisch Scan-Projekte. Sie führt Scans entweder automatisch (automatische Registrierung) oder manuell (manuelle Registrierung) in einer geschlossenen Punktwolke zusammen.
Die Position des Scanners beim Erfassen der Daten.

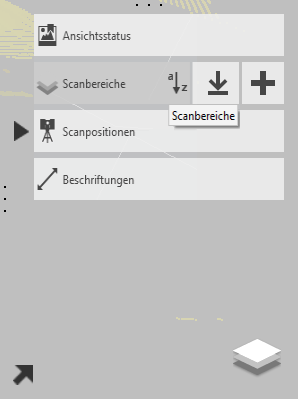

Nicht überlappende Bereiche, die in einer Punktwolke zum Filtern der Anzeige von sinnvollen Volumen in der Szene definiert sind.

Der Vorgang der Erfassung von Punktdaten mit einem 3D-Laserscanner.
Die Punktwolke, wie sie auf dem Projektbildschirm angezeigt wird.
Die Optionen sind Phong und Lambert; Shader-Phasen in der Render-Pipeline.
Eine Verlaufsart mit einem Übergang zwischen Farben.

Eine Verlaufsart, bei der die Farben voneinander getrennt bleiben.

Diese Option ist spezifisch für Fotoprojekte und ähnelt der Registrierung, verknüpft Bilder jedoch miteinander, indem entweder eine automatische 3D-Netzrekonstruktion einer Gruppe von Bildern oder eine manuelle Benutzereingabe erfolgt.
Kann die Dateitypen CLR, FLS, ZFS, PTX, PTG sowie einige CL3- und E57-Dateitypen enthalten.
Die Schaltflächen, die Aktivitäten starten oder Einstellungen ändern.

Unbemanntes Luftfahrzeug; ohne Pilot, ferngesteuert oder autonom programmiert. ReCap ist eines der wenigen Programme, das Fotodateien von diesen Fahrzeugen verarbeiten kann.
