Verwendung von Extraktionsvorlagen

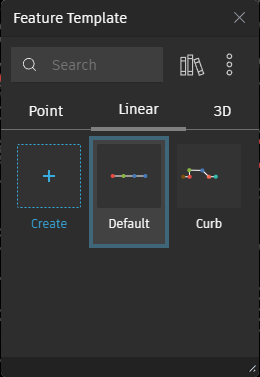

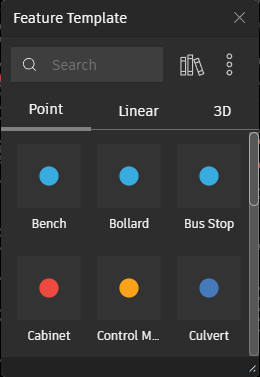

Wenn Sie die Werkzeuge für die Objektextraktion zum ersten Mal aufrufen, wird der Objektvorlagen-Browser angezeigt. Jeder Vorlagentyp verfügt über eine eigene Registerkarte.

Registerkarte Point	Registerkarte Linear	Registerkarte 3D

Sie können in diesem Browser eine Vorlage für die Platzierung auswählen oder Vorlagen und Schemata verwalten.

Punktvorlagen

Punktvorlagen sind einzelne Schema-Instanzen, die im Dialogfeld Manage Feature Schema erstellt und bearbeitet werden. Klicken Sie auf , um Punktschemata zu erstellen und zu bearbeiten, die für die Platzierung in der Punktwolke verfügbar sind. Weitere Informationen finden Sie unter Verwalten von Objektschemata.

Lineare Vorlagen

Lineare Vorlagen enthalten sowohl lineare Geometrie als auch Objektschemata. Die Vorlage wird verwendet, wenn lineare Objekte automatisch aus den Cloud-Daten extrahiert werden.

Mit den folgenden Methoden können Sie die Zeile der Vorlage erstellen und bearbeiten.

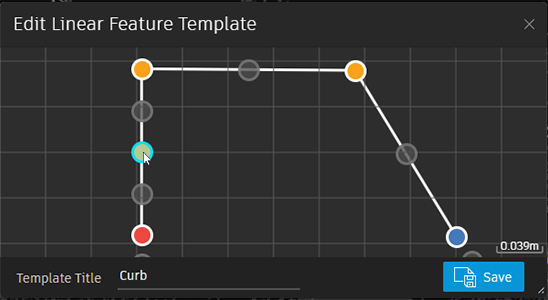

• Erstellen. Klicken Sie auf die Schaltfläche Create, um eine neue Vorlage aus einer Vorgabekonfiguration zu erstellen. Dadurch wird ein Querschnitt geöffnet, von dem aus die Vorlagenzeile angepasst werden kann. Fügen Sie einen Vorlagentitel hinzu, und klicken Sie abschließend auf Save.

• Bearbeiten. Klicken Sie mit der rechten Maustaste auf eine lineare Vorlage, und wählen Sie Edit, um die Vorlagenzeile zu ändern. Passen Sie den Titel der Vorlage bei Bedarf an, und klicken Sie auf Save, wenn der Vorgang abgeschlossen ist.

• Duplizieren. Klicken Sie mit der rechten Maustaste auf eine lineare Vorlage, und wählen Sie Duplicate, um eine neue Vorlage basierend auf einer vorhandenen Vorlage zu erstellen.

• Löschen. Klicken Sie mit der rechten Maustaste auf eine lineare Vorlage, und wählen Sie Delete, um die Vorlage aus dem Objektvorlagen-Browser zu entfernen

  Anmerkung: Weitere Informationen zum Anordnen, Hinzufügen oder Löschen von Punkten in einer linearen Vorlage finden Sie unter Ändern der Extraktion.



Sie können beim Ändern eines Querschnitts auch Objekte zum Objektvorlagen-Browser hinzufügen. Klicken Sie auf , um eine neue Konfiguration als Extraktionsvorlage zu speichern. Weitere Informationen finden Sie unter Definieren der Vorlage für das lineare Objekt.

3D-Vorlagen

Lineare Vorlagen enthalten sowohl Geometrie als auch Objektschemata. Die Vorlage wird zum Exportieren von 3D-Geometrie wie ADA-Rampen und Zufahrten aus Punktwolkendaten verwendet.

Mit den folgenden Methoden erstellen und bearbeiten Sie die 3D-Vorlage.

• Freeform. Klicken Sie auf die Schaltfläche Freeform, um ein neues benutzerdefiniertes 3D-Objekt zu erstellen und die Begrenzungen der 3D-Daten zu skizzieren. Wenn Sie fertig sind, klicken Sie im Werkzeugkasten auf . Weitere Informationen finden Sie im Abschnitt Skizzieren eines 3D-Freiformobjekts unter Festlegen des 3D-Objekts und seiner Position. Anmerkung: Dadurch wird keine Vorlage erstellt. Weitere Informationen zum Skizzieren von Freiformen und dem Erstellen einer 3D-Objektvorlage finden Sie im Abschnitt Speichern Ihres 3D-Objekts als Vorlage unter Festlegen des 3D-Objekts und seiner Position.
• Delete. Klicken Sie mit der rechten Maustaste auf eine 3D-Vorlage, und wählen Sie Delete aus, um die Vorlage aus dem Objektvorlagen-Browser zu entfernen

Verwalten von Schemata für Vorlagen

Klicken Sie auf , um Schemata für Punktobjektvorlagen oder lineare Objektpunkt- und Beschriftungselemente und 3D-Objektkantenelemente zu definieren.

Weitere Informationen finden Sie unter Verwalten von Objektschemata.

Importieren und Exportieren von Objektvorlagenschemata

Klicken Sie auf , und wählen Sie eine der folgenden Optionen:

• Import Feature Templates
• Export Feature Templates

Folgen Sie den Bildschirmanweisungen, um mit einem der Vorgänge fortzufahren.
